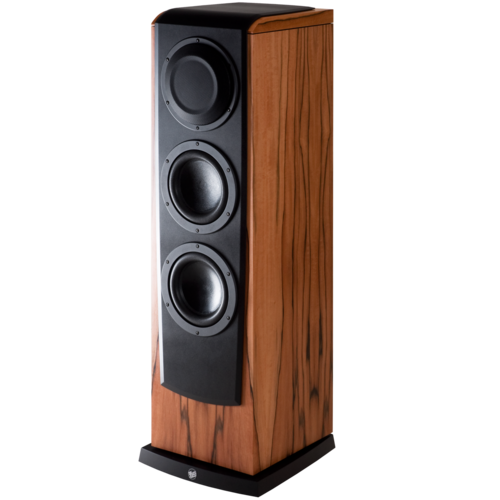

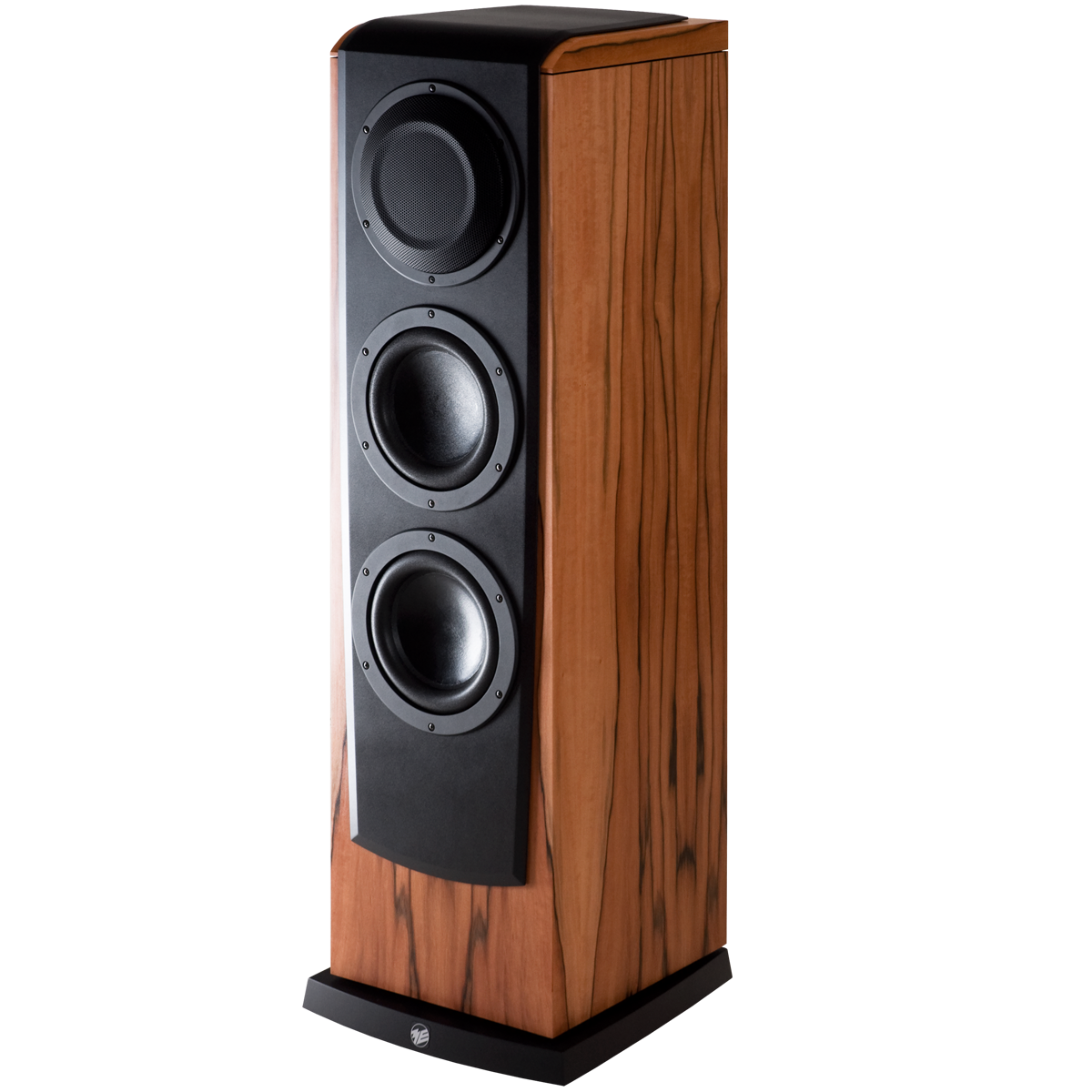

ME 804K

3-Wege-Koaxial-Standlautsprecher mit nierenförmiger Richtcharakteristik im Tieftonbereich

Das 3-Wege-Konzept des ME 804K besteht aus zwei 8 Zoll Langhub-Tieftonsystemen, einem 8 Zoll Mitteltonsystem und einer Hochtonarray mit drei vertikal angeordneten 1 Zoll Hochtonkalotten. Die Richtcharakteristik des Systems ist auf Hörentfernungen zwischen 2,80 und sechs Metern optimiert, so dass sich ein natürliches Klangbild bei Stereo- und Mehrkanalbetrieb einstellt.

ME 804K

Das 3-Wege-Konzept des ME 804K besteht aus zwei 8 Zoll Langhub-Tieftonsystemen, einem 8 Zoll Mitteltonsystem und einer Hochtonarray mit drei vertikal angeordneten 1 Zoll Hochtonkalotten. Die Richtcharakteristik des Systems ist auf Hörentfernungen zwischen 2,80 und sechs Metern optimiert, so dass sich ein natürliches Klangbild bei Stereo- und Mehrkanalbetrieb einstellt. Ein 1000 W und zwei 500 W Verstärkermodule versorgen die Tief-, Mittel- und Hochtonkanäle mit ausreichend Leistung. Die daraus resultierende Übersteuerungssicherheit stellt sicher, dass auch impulsartige Signale mit höchsten Pegeln nicht begrenzt werden. Selbst bei Schalldrücken bis zu 120 dB treten im nutzbaren Frequenzbereich keine hörbaren Verzerrungen auf. Ein in die Verstärkerelektronik integriertes Ortsanpassungsnetzwerk ermöglicht die Beeinflussung des raumabhängigen Übertragungsverlaufs.

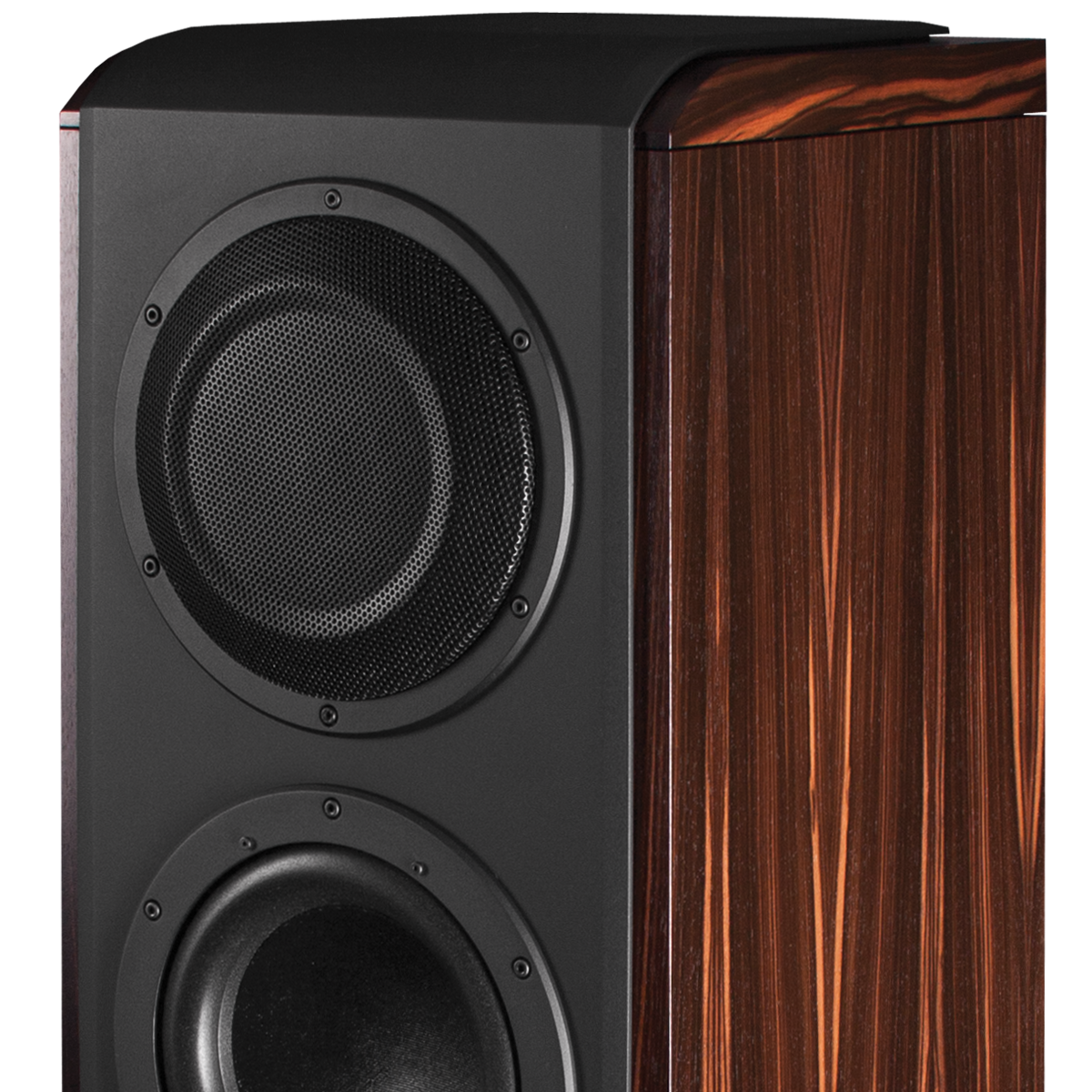

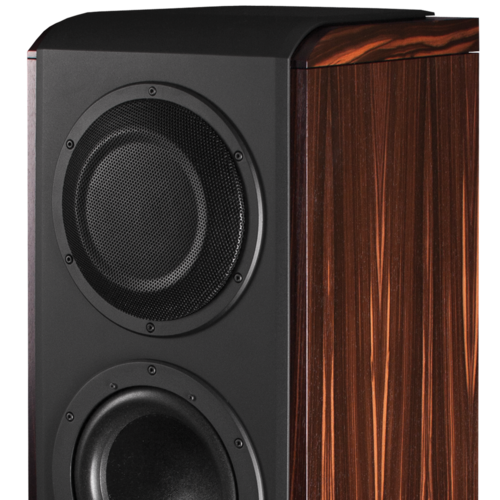

Mit der vertikalen Anordnung der 8 Zoll Tieftonlautsprecher wird ein Bündelungsmaß erzielt, das auch bei Hörabständen bis zu sechs Metern eine realistische Bassnähe sicherstellt. Unsere bewährte K-Technologie minimiert rückwärtige Raumreflexionen im Tieftonbereich und macht den ME 804K aufstellungsunkritisch.

Die Verfärbungs- und Verzerrungsarmut des 8 Zoll Mitteltonsystems resultiert aus der intelligenten Kombination verschiedener konstruktiver Details. So arbeitet der Konuslautsprecher beispielsweise wie die beiden Tieftonsysteme mit einem rückwärtig im Gehäuse angeordneten akustischen Strömungswiderstand, um die gewünschte Nierencharakteristik zu erzielen. Durch diese zum Einsatz gebrachte Lösung werden auch im Mitteltonbereich aufstellungsbedingte Raumreflexionen minimiert.

Oft verwendete Schallführungen vor Hochtonsystemen ermöglichen eine einfache Steuerung der Richtcharakteristik, neigen jedoch zu unvermeidbaren Klangverfärbungen. Diese entstehen durch Kurzzeitreflexionen an der Horninnenfläche. Wir gehen mit dem Einsatz eines Hochtonarrays andere Wege und verzichten zur Schallpegelerhöhung auf Systeme mit Hornlautsprechern. Die koaxial vor dem Mitteltonsystem angeordnete Hochtoneinheit garantiert die gewohnte, verfärbungsarme Reproduktion von Musik und Sprache und erzeugt die vom Hörer gewünschte Nähe zum Schallereignis.

All diese Eigenschaften verleihen dem ME 804K ein Alleinstellungsmerkmal im Lautsprechermarkt. Er ist für große Hörentfernungen und akustisch wenig bedämpfte Räume optimiert.

Einsatzbereich

Aktiver 3-Wege-Hochleistungs-Koaxiallautsprecher für Hörentfernungen zwischen 2,80 und 6 m

Maximaler Schallpegel

Nach IEC 268-1
≥ 114 dB
Programmmaterial
120 dB peak / r = 1 m

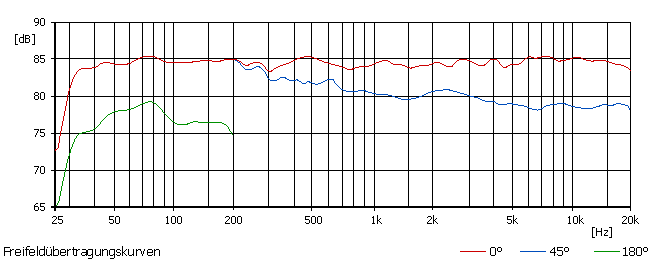

Übertragungsbereich

28 Hz ... 22 kHz - 6 dB

Kalibrierung akustischer Ausgangspegel
Gemessen bei PE = - 14 dBu


90 dB / r = 1 m

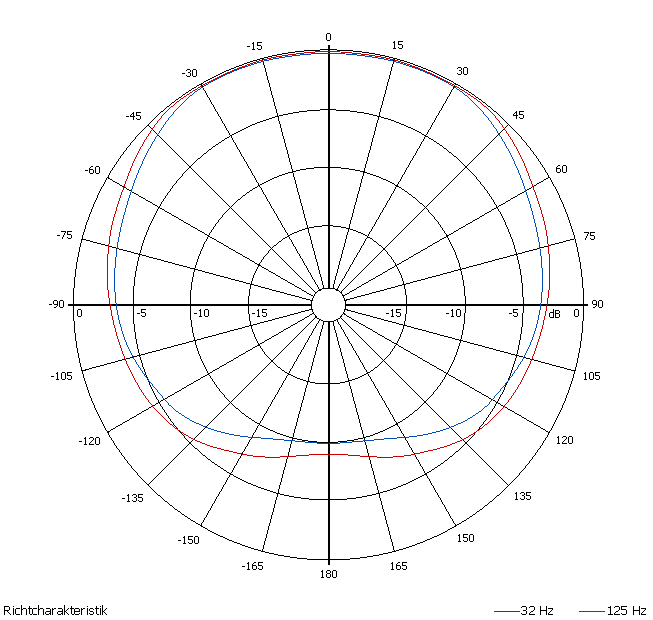

Bündelungsmaß
Im Bereich von 100 Hz ... 10 kHz


von 3 dB auf 10 dB steigend

Eigengeräuschschallpegel

≤ 10 dB (A) / r = 1 m

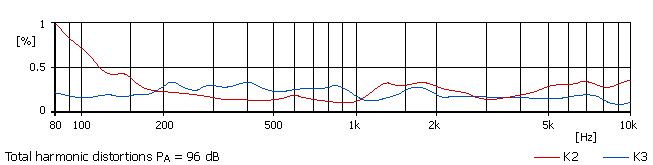

Klirrdämpfung
Gemessen bei 96 dB / r = 1 m
Im Bereich von 100 Hz ... 10 kHz



≥ 45 dB

Nenneingangspegel

+ 6 dBu kalibrierbar

Eingangsimpedanz

≥ 10 kOhm RC symmetrisch

Elektronische Frequenzweiche
Übernahmefrequenzen


380 Hz und 2 kHz

Ausgangsleistung der PWM-Leistungsmodule

Tiefton
Max. 1000 Watt an 4 Ohm
Mittelton
Max. 500 Watt an 4 Ohm
Hochton
Max. 500 Watt an 4 Ohm

Betriebsspannung

90 ... 132 V, 55 ... 65 Hz
190 ... 265 V, 45 ... 55 Hz

Leistungsaufnahme

30 VA im Standby
Max. 1000 VA bei Vollaussteuerung

Netzanschluss

Euro-Kaltgerätedose mit HF-Filter

Betriebsanzeige

LED auf Frontseite

Eingangsbuchse

XLR 3F (Programmeingang)

Ausgangsbuchse

XLR 3M (Basserweiterung)

Lautsprecherbestückung

Tiefton
2x 200 mm Konus
Mittelton
1x 200 mm Konus
Hochton
3x 25 mm Kalotte

Abmessungen H x B x T in mm

1100 x 306 x 342

Gewicht

53,8 kg

Klimatische Bedingungen

Arbeitstemperaturbereich
+ 15°C ... + 35°C
Lagertemperaturbereich
- 25°C ... + 45°C
Relative Luftfeuchte
45 ... 75 %

Gehäuseausführung

Korpus
MDF Esche furniert schwarz; optional andere Furniere oder Farben
Schallwand und Bodenplatte
MDF Feinstruktur Seidenmatt schwarz

Prospekte und Serviceunterlagen

Standardfurnier Esche schwarz (RAL9005), Sonderfurniere und Sonderfarben

Sie können unsere Lautsprecher im Standardfurnier Esche schwarz (RAL9005) oder gegen Aufpreis in verschiedenen Sonderfurnieren bzw. Sonderfarben erwerben. Hier finden Sie eine Übersicht über verschiedene Varianten der Furnier- und Farbgestaltung. Wir klären gerne, ob auch Ihr ganz individueller Furnier- bzw. Farbwunsch realisiert werden kann.

Wichtiger Hinweis zur Abweichung vom Muster

Holz ist ein Naturprodukt. Selbst die größte sorgfältige Herstellung kann Abweichungen in der Farbe oder in der Holzstruktur zur Folge haben. Somit sind Abweichungen vom Muster und strukturelle Unterschiede nicht Gegenstand von Reklamationen.

Farben werden auf jedem Bildschirm anders dargestellt und sind daher nicht farbverbindlich.
