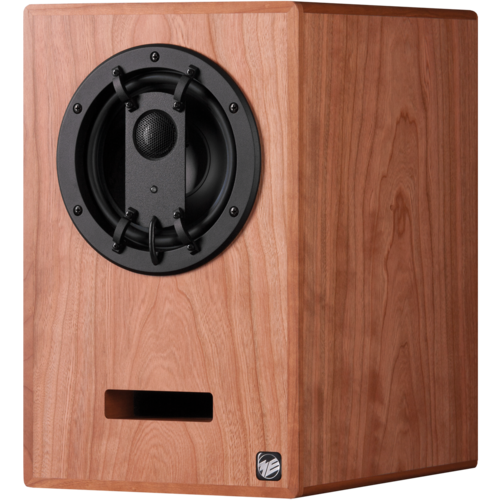

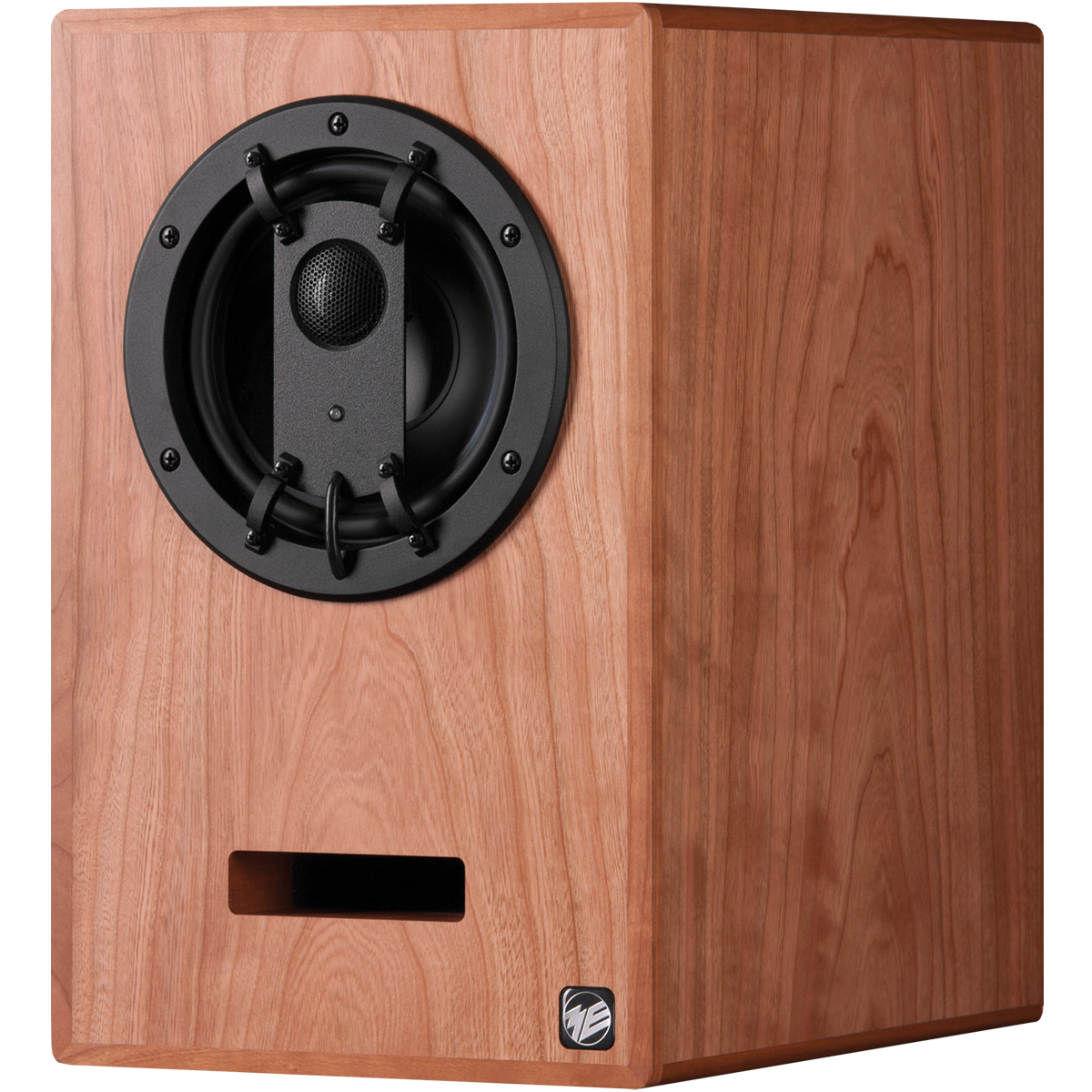

RL 904

2-Wege-Koaxialsystem im Bassreflex-Gehäuse

Der RL 904 ist ein universell einsetzbarer Hauptregielautsprecher für mittlere und kleine Ton-, Video- und Filmstudios, der durch die koaxiale Anordnung seiner Lautsprechersysteme eine hohe Natürlichkeit und Homogenität der punktförmigen Schallquellenabbildung gewährleistet.

RL 904

Der RL 904 ist ein universell einsetzbarer Hauptregielautsprecher für mittlere und kleine Ton-, Video- und Filmstudios, der durch die koaxiale Anordnung seiner Lautsprechersysteme eine hohe Natürlichkeit und Homogenität der punktförmigen Schallquellenabbildung gewährleistet. Das auf mittlere Hörabstände optimierte Bündelungsmaß garantiert dabei eine ausgezeichnete Tiefenstaffelung und Klangfarbenneutralität. Der Lautsprecher zeichnet sich auch bei hohem Abhörpegel durch ungewöhnlich geringe nichtlineare Verzerrungen aus. Das auf eine hohe Impulstreue abgestimmte Bassreflexsystem macht eine niedrige untere Grenzfrequenz von 40 Hz möglich. Das gesamte System ist zudem gruppenlaufzeitoptimiert.

Der zweikanalige MOSFET-Leistungsverstärker mit elektronischer Frequenzweiche ist in die Gehäuserückseite integriert und kann zu Servicezwecken ausgeschwenkt werden. Das Erreichen der Übersteuerungsgrenze wird durch eine intermittierend leuchtende LED signalisiert. Bei Überschreiten des Maximalpegels wird der Ausgangspegel um 20 dB gedämpft, um die Komponenten vor Überlastung zu schützen. Zur Anpassung des Übertragungsverlaufes an die akustischen Gegebenheiten des Wiedergaberaumes und der Aufstellungsbedingungen ist eine tieffrequente Ortsanpassung in zwei stufenlos einstellbaren Frequenzbändern möglich.

Verschiedene Spezialstative und Halterungen sind als Zubehör lieferbar; entsprechende Befestigungselemente sind in das Lautsprechergehäuse integriert.

Einsatzbereich

Regielautsprecher für kleine bis mittlere Audio-, Video- und Filmstudios, Ü-Wagen, Surroundanlagen sowie 5-Kanalanwendungen

Maximaler Schallpegel
106 dB / r = 1 m

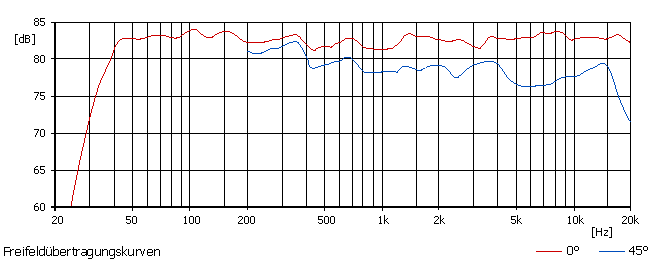

Übertragungsbereich
40 Hz ... 20 kHz ± 3 dB

Kalibrierung akustischer Ausgangspegel
Gemessen bei PE = - 14 dBu



83 dB / r = 1 m
Bündelungsmaß
Im Bereich von 100 Hz ... 10 kHz


Von 1 auf 8 dB steigend

Eigengeräuschschallpegel

≤ 7 dB (A) / r = 1 m

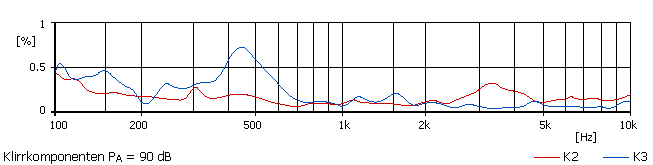

Klirrdämpfung
Gemessen bei 96 dB / r = 1 m
Im Bereich von 100 Hz ... 10 kHz



≥ 40 dB

Nenneingangspegel

+ 6 dBu kalibrierbar

Eingangsimpedanz

≥ 10 kOhm RC symmetrisch
Elektronische Frequenzweiche
Übernahmefrequenzen


2,5 kHz

Nennausgangsleistung der MOSFET-Endstufe

Tiefton
150 Watt an 4 Ohm
Hochton
100 Watt an 4 Ohm
Eingangsbuchse

XLR 3F

Lautsprecherbestückung

Tiefton
160 mm Konus
Hochton
25 mm Kalotte
Betriebsanzeige
LED auf Frontseite
Betriebsspannung
230 Volt ~ ± 10 %; 50 ... 60 Hz
115 Volt ~ ± 10 %; 50 ... 60 Hz (optional)
100 Volt ~ ± 10 %; 50 ... 60 Hz (optional)
Leistungsaufnahme
Max. 160 Watt bei Vollausteuerung
Netzanschluss

Euro-Kaltgerätedose

Abmessungen H x B x T in mm

398 x 254 x 345
Gewicht

16 kg

Klimatische Bedingungen

Arbeitstemperaturbereich
+ 15°C ... + 35°C
Lagertemperaturbereich
- 25°C ... + 45°C
Relative Luftfeuchte
45 ... 75 %
Gehäuseausführung

MDF Esche furniert schwarz; optional andere Furniere oder Farben
Mit Seitenhalterungen; optional ohne Seitenhalterungen

Gabelständer

  • Lautsprecher schwenkbar gelagert
  • Lieferbare Höhen: 1184 mm, 1414 mm, 1544 mm und 1684 mm (Oberkante Box)
  • Bodenplatte: 520 mm x 450 mm oder 380 mm x 430 mm (B x T)
  • Bodenplatte und Stabi-Brett furniert
  • Holme schwarz pulverbeschichtet

Standfuss

  • Integrierter Kabelschacht im Standfuss
  • Höhe: ca. 1109 mm (Oberkante Box)
  • Bodenplatte: 275 mm x 365 mm (B x T)
  • Standfuss furniert

Wandhalterung

  • 35° neigbar und 35° schwenkbar
  • Wandhalterung schwarz pulverbeschichtet

Deckenhalterung

  • Lautsprecher schwenkbar gelagert
  • Standardlänge zwischen Adapterplatte und Gabel: 300 mm
  • Optional andere Länge lieferbar
  • Deckenhalterung schwarz pulverbeschichtet

Standardfurnier Esche schwarz (RAL9005), Sonderfurniere und Sonderfarben

Sie können unsere Lautsprecher im Standardfurnier Esche schwarz (RAL9005) oder gegen Aufpreis in verschiedenen Sonderfurnieren bzw. Sonderfarben erwerben. Hier finden Sie eine Übersicht über verschiedene Varianten der Furnier- und Farbgestaltung. Wir klären gerne, ob auch Ihr ganz individueller Furnier- bzw. Farbwunsch realisiert werden kann.

Wichtiger Hinweis zur Abweichung vom Muster

Holz ist ein Naturprodukt. Selbst die größte sorgfältige Herstellung kann Abweichungen in der Farbe oder in der Holzstruktur zur Folge haben. Somit sind Abweichungen vom Muster und strukturelle Unterschiede nicht Gegenstand von Reklamationen.

Farben werden auf jedem Bildschirm anders dargestellt und sind daher nicht farbverbindlich.
