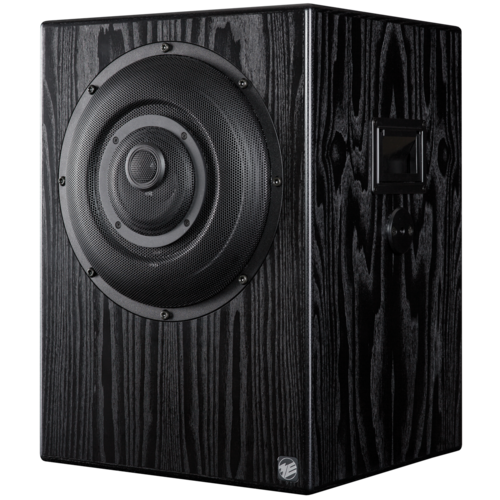

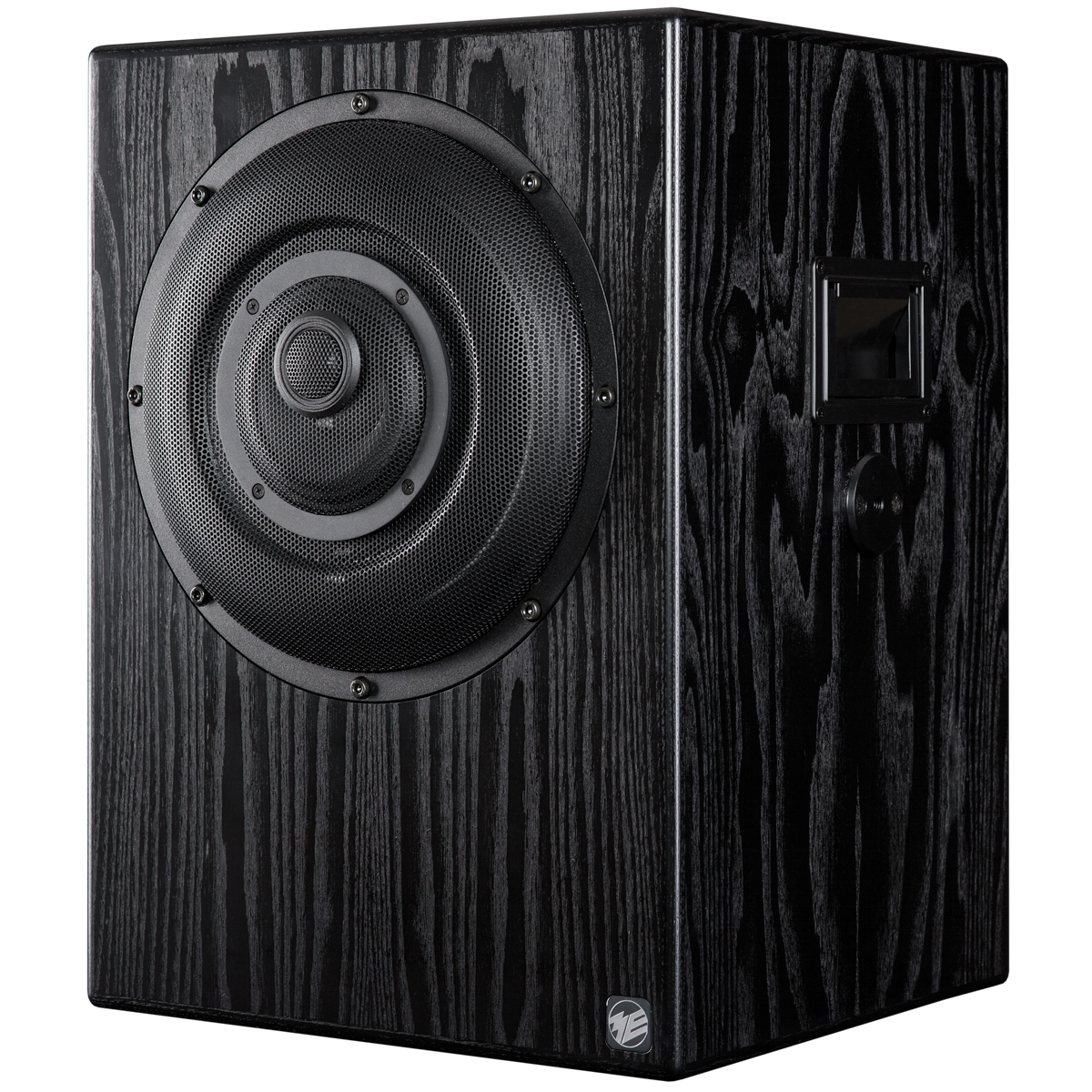

RL 922K

3-Wege-Koaxialsystem mit nierenförmiger Bass-Richtcharakteristik

Der RL922K richtet sich sowohl an professionelle Anwender in mittleren Ton-, Video- und Filmstudios als auch an den anspruchsvollen Musikgenießer.

RL 922K

Der RL922K richtet sich sowohl an professionelle Anwender in mittleren Ton-, Video- und Filmstudios als auch an den anspruchsvollen Musikgenießer.

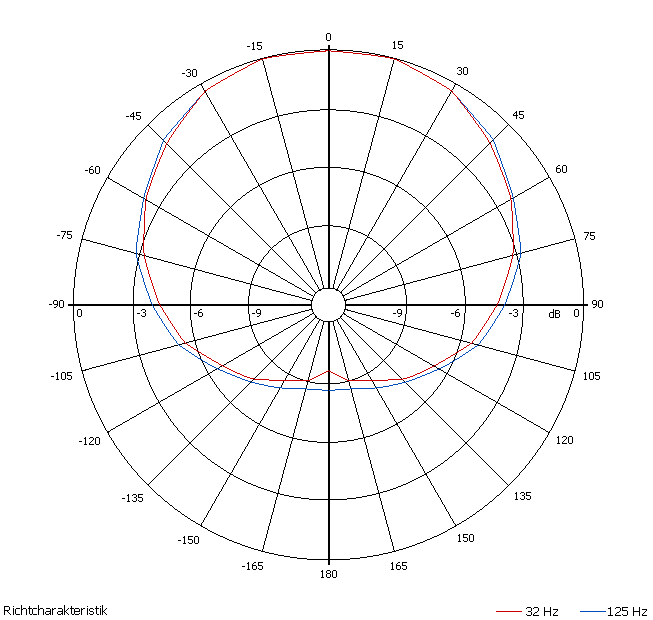

Durch die nierenförmige Abstrahlcharakteristik im Bereich von 30 bis 250 Hz werden Reflexionen an den Wänden hinter dem Lautsprecher minimiert. Weiterhin besteht die Möglichkeit einer zusätzlichen Anpassung des Übertragungsverlaufes an die akustischen Gegebenheiten des Wiedergaberaumes und der Aufstellungsbedingungen durch ein analoges Ortsanpassungsfilter.

Der Lautsprecher ist durch seine Abstrahlcharakteristik auf Hörentfernungen von 2 bis 3 m optimiert. Im Bass arbeitet ein sehr lineares 300 mm Langhub-Tieftonsystem in einem Bassnierengehäuse, welches eine ausgezeichnete Impulswiedergabe bietet. Das 125 mm Mitteltonsystem ist zusammen mit der 25 mm Hochtonkalotte koaxial vor dem Tieftöner angeordnet, was eine präzise Steuerung des Bündelungsmaßes erlaubt. Das Resultat sind eine realistische und rund um die Abhörposition stabile Räumlichkeit des Klangbildes, hohe Homogenität und geringstmögliche Verfärbungen. Durch die große Membranfläche ist der RL922K in höchstem Maße pegelfest bei gleichzeitig geringsten Verzerrungen. Damit ist der RL922K ein Präzisionswerkzeug im Studio, mit dem man auch nach Stunden noch ermüdungsfrei arbeitet.

Der dreikanalige MOSFET-Leistungsverstärker mit elektronischer Frequenzweiche ist in die Gehäuserückseite integriert und kann zu Servicezwecken ausgeschwenkt werden. Das Erreichen der Übersteuerungsgrenze wird durch eine intermittierend leuchtende LED signalisiert. Bei Überschreiten des Maximalpegels wird der Ausgangspegel um 20 dB reduziert, um die Komponenten vor Überlastung zu schützen.

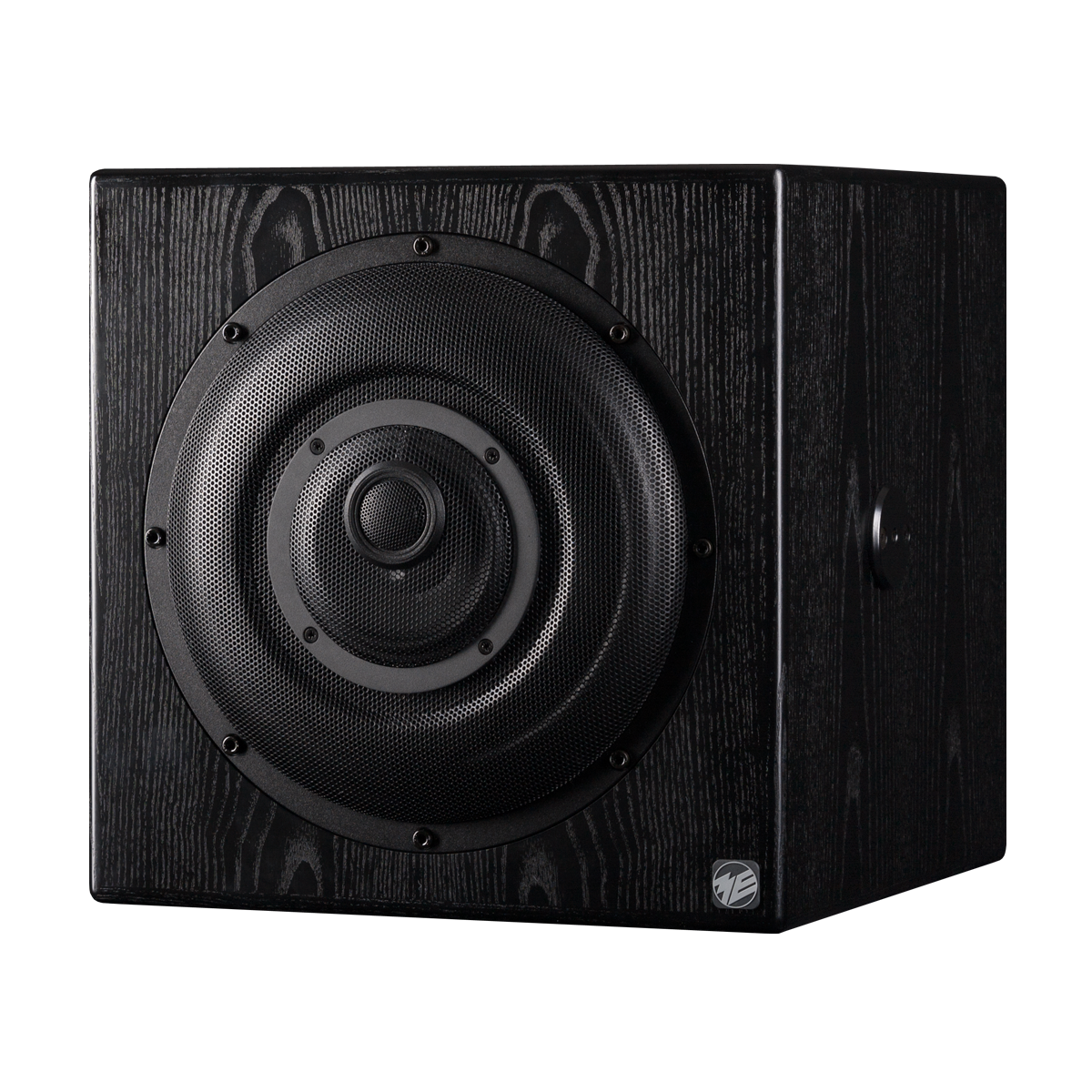

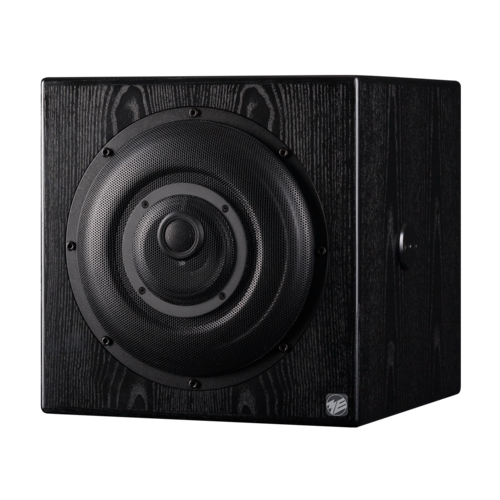

Der RL922K1 ist eine kompaktere Gehäusevariante des RL922K, die dank des ausgelagerten Verstärkers überall da zum Einsatz kommt, wo besonders wenig Platz vorhanden ist. Sei es nun in einer Videowand oder einem großen Ü-Wagen. Alternativ zu dem standardmäßig gelieferten MOSFET-Verstärker in einem aufrecht stehenden Gehäuse kann ebenfalls der 19”-taugliche Class-D-Verstärker RL-Amplifier zum Einsatz kommen.

Verschiedene Spezialstative und Halterungen sind als Zubehör lieferbar; entsprechende Befestigungselemente sind in das Lautsprechergehäuse integriert.

Einsatzbereich

Aktiver 3-Wege-Koaxiallautsprecher für Hörentfernungen zwischen 2 und 3 m

Maximaler Schallpegel
Im Bereich von 100 Hz ... 6 kHz


115 ... 121 dB / r = 1 m

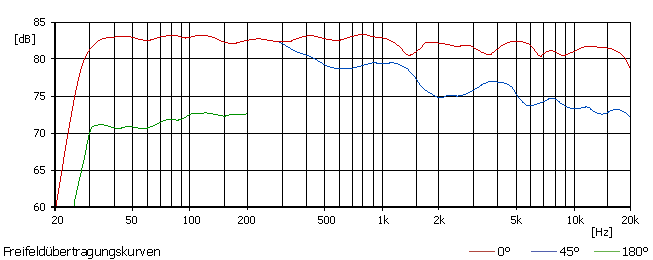

Übertragungsbereich

30 Hz ... 20 kHz ± 3 dB

Kalibrierung akustischer Ausgangspegel
Gemessen bei PE = - 14 dBu


89 dB / r = 1 m

Bündelungsmaß
Im Bereich von 100 Hz ... 10 kHz


Von 4 auf 10 dB steigend

Eigengeräuschschallpegel

≤ 7 dB (A) / r = 1 m

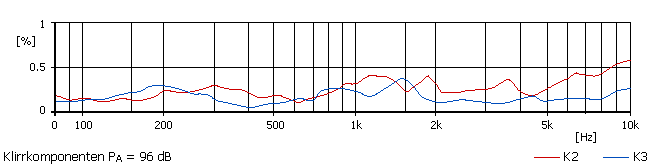

Klirrdämpfung
Gemessen bei 96 dB / r = 1 m
Im Bereich von 100 Hz ... 10 kHz



≥ 46 dB

Nenneingangspegel

+ 6 dBu kalibrierbar

Eingangsimpedanz

≥ 10 kOhm RC symmetrisch

Elektronische Frequenzweiche
Übernahmefrequenzen


650 Hz und 2,8 kHz

Nennausgangsleistung der MOSFET-Endstufe

Tiefton
180 W an 4 Ohm
Mittelton
100 W an 4 Ohm
Hochton
100 W an 4 Ohm

Eingangsbuchse

XLR 3F

Lautsprecherbestückung

Tiefton
300 mm Konus
Mittelton
125 mm Konus
Hochton
25 mm Kalotte
Betriebsanzeige
LED auf Frontseite
Betriebsspannung
230 V ~ ± 10 %; 50 ... 60 Hz
115 V ~ ± 10 %; 50 ... 60 Hz (Optional)
100 V ~ ± 10 %; 50 ... 60 Hz (Optional)

Leistungsaufnahme

Max. 300 VA bei Vollaussteuerung

Netzanschluss

Euro-Kaltgerätedose

Klimatische Bedingungen

Arbeitstemperaturbereich
+ 15°C ... + 35°C
Lagertemperaturbereich
- 25°C ... + 45°C
Relative Luftfeuchte
45 ... 75 %

RL 922K (Verstärker in Lautsprechergehäuse)

Abmessungen H x B x T in mm

550 x 400 x 370

Gewicht

38 kg

Gehäuseausführung

MDF Esche furniert schwarz; optional andere Furnier oder Farben
Mit Seitenhalterungen; optional ohne Seitenhalterungen
Mit Griffen; optional ohne Griffe

RL 922K1 (Verstärker in ausgelagertem Gehäuse)

Verbindungskabel
Lautsprecher - Abgesetzter Verstärker

Speakon NL8
Standardlänge 3 m; optional andere Kabellängen

Abmessungen H x B x T in mm

Lautsprecher
400 x 400 x 400
Standardverstärker
475 x 279 x 120 (Ohne Bodenplatte)
Highendverstärker
495 x 320 x 260 (Mit Bodenplatte)

Gewicht

Lautsprecher
25 kg
Standardverstärker
11 kg
Highendverstärker
12 kg

Gehäuseausführung

Lautsprecher
MDF Esche furniert schwarz; optional andere Furniere oder Farben. Mit Seitenhalterungen; optional ohne Seitenhalterungen
Standardverstärker
MDF Strukturlack schwarz RAL9005; optional andere Farben
Highendverstärker
MDF Esche furniert schwarz; optional andere Furniere oder Farben

Gabelständer

  • Lautsprecher schwenkbar gelagert
  • Lieferbare Höhen: 1330 mm, 1445 mm, 1585 mm und 1795 mm (Oberkante Lautsprecher)
  • Bodenplatte: 540 mm x 520 mm (B x T)
  • Bodenplatte und Stabi-Brett furniert
  • Holme schwarz pulverbeschichtet

Standfuss

  • Integrierter Kabelschacht im Standfuss
  • Höhe: ca. 1200 mm (Oberkante Lautsprecher)
  • Bodenplatte: 400 mm x 370 mm (B x T)
  • Standfuss furniert

Standardfurnier Esche schwarz (RAL9005), Sonderfurniere und Sonderfarben

Sie können unsere Lautsprecher im Standardfurnier Esche schwarz (RAL9005) oder gegen Aufpreis in verschiedenen Sonderfurnieren bzw. Sonderfarben erwerben. Hier finden Sie eine Übersicht über verschiedene Varianten der Furnier- und Farbgestaltung. Wir klären gerne, ob auch Ihr ganz individueller Furnier- bzw. Farbwunsch realisiert werden kann.

Wichtiger Hinweis zur Abweichung vom Muster

Holz ist ein Naturprodukt. Selbst die größte sorgfältige Herstellung kann Abweichungen in der Farbe oder in der Holzstruktur zur Folge haben. Somit sind Abweichungen vom Muster und strukturelle Unterschiede nicht Gegenstand von Reklamationen.

Farben werden auf jedem Bildschirm anders dargestellt und sind daher nicht farbverbindlich.
