RL 934K

3-Wege-Koaxialsystem mit nierenförmiger Bass-Richtcharakteristik

Die optimale Lösung in kleinen Ton- und Filmstudios, sowie in Übertragungswagen, in denen auf Referenzniveau gearbeitet werden soll. Auch passionierte Musikhörer mit begrenzten räumlichen Aufstellungsmöglichkeiten werden den RL934K zu schätzen wissen.

RL 934K

Der RL934K ist wie schon der RL944K auf kurze Hörabstände ausgelegt. Klanglich ist er kompatibel zum RL944K, es steht allerdings tiefer reichendes Bassfundament und mehr Pegelreserve zur Verfügung. Er ist deshalb die optimale Lösung in kleinen Ton- und Filmstudios, sowie in Übertragungswagen, in denen auf Referenzniveau gearbeitet werden soll. Auch passionierte Musikhörer mit begrenzten räumlichen Aufstellungsmöglichkeiten werden den RL934K zu schätzen wissen.

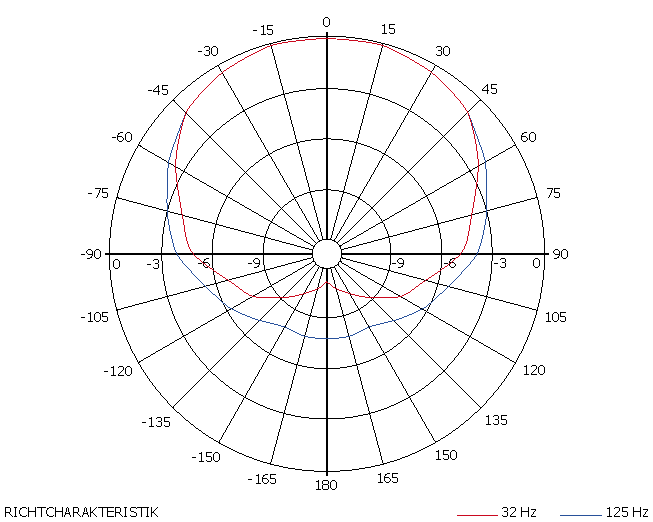

Durch die nierenförmige Abstrahlcharakteristik werden im Bereich von 35 bis 250 Hz Reflexionen an den Wänden hinter dem Lautsprecher minimiert. Weiterhin besteht die Möglichkeit einer zusätzlichen Anpassung des Übertragungsverlaufes an die akustischen Gegebenheiten des Wiedergaberaumes und der Aufstellungsbedingungen durch ein analoges Ortsanpassungsfilter.

Der Lautsprecher ist durch seine Abstrahlcharakteristik auf sehr kurze Hörentfernungen und Basisbreiten von 1 bis 2.6 m optimiert. Im Bass arbeitet ein sehr lineares 260-mm-Langhub-Tieftonsystem in einem Bassnierengehäuse, welches eine ausgezeichnete Impulswiedergabe bietet. Das 100-mm-Mitteltonsystem ist zusammen mit der 19-mm-Hochtonkalotte koaxial vor dem Tieftöner angeordnet und erlaubt somit eine präzise Steuerung des Bündelungsmaßes. Das Resultat ist eine realistische und rund um die Abhörposition stabile Räumlichkeit des Klangbildes sowie hohe Homogenität und geringstmögliche Verfärbungen. Durch die große Membranfläche ist der RL934K in höchstem Maße pegelfest bei gleichzeitig geringsten Verzerrungen. Damit ist der RL934K ein Präzisionswerkzeug im Studio, mit dem man auch nach Stunden noch ermüdungsfrei arbeitet.

Der dreikanalige MOSFET-Leistungsverstärker mit elektronischer Frequenzweiche ist in die Gehäuserückseite integriert und kann zu Servicezwecken ausgeschwenkt werden. Das Erreichen der Übersteuerungsgrenze wird durch eine intermittierend leuchtende LED signalisiert. Bei Überschreiten des Maximalpegels wird der Ausgangspegel um 20 dB reduziert, um die Komponenten vor Überlastung zu schützen.

Der RL934K1 ist eine verkürzte Gehäusevariante des RL934K, die dank des ausgelagerten Verstärkers überall da zum Einsatz kommt, wo besonders wenig Einbautiefe zur Verfügung steht. Sei es in einer Videowand oder einem großen Ü-Wagen. Für maximale Flexibilität bei der Wahl der Betriebsposition, kann der Lautsprecher auch in einer liegenden Variante geliefert werden. Alternativ zu dem standardmäßig gelieferten MOSFET-Verstärker in einem aufrecht stehenden Gehäuse können ebenfalls die beiden 19-Zoll-tauglichen Class-D-Verstärker RL-Amplifier und RL-Amplifier 2 zum Einsatz kommen.

Verschiedene Spezialstative und Halterungen sind als Zubehör lieferbar; entsprechende Befestigungselemente sind in das Lautsprechergehäuse integriert.

 Einsatzbereich
Aktiver 3-Wege-Koaxiallautsprecher für Hörentfernungen zwischen 1 und 2.6 m

Maximaler Schallpegel
Im Bereich von 100 Hz ... 6 kHz


112 ... 121 dB / r = 1 m

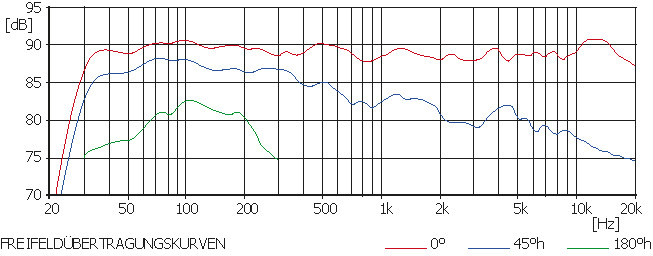

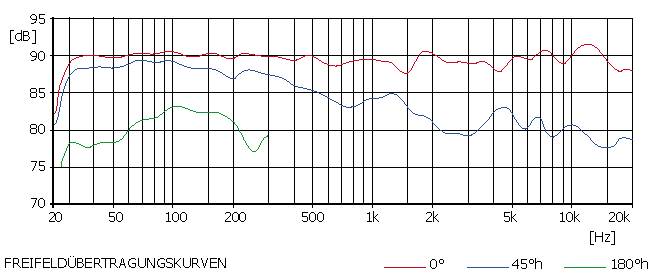

Übertragungsbereich
35 Hz ... 20 kHz ± 3 dB
Kalibrierung akustischer Ausgangspegel
Gemessen bei PE = - 14 dBu


89 dB / r = 1 m

Bündelungsmaß
Im Bereich von 100 Hz ... 10 kHz


Von 3 auf 10 dB steigend

Eigengeräuschschallpegel

≤ 7 dB (A) / r = 1 m

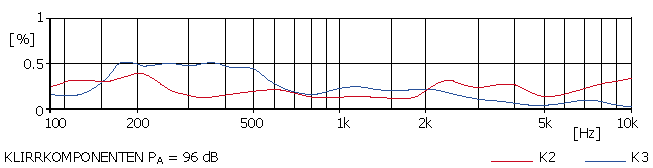

Klirrdämpfung
Gemessen bei 96 dB / r = 1 m
Im Bereich von 100 Hz ... 10 kHz



≥ 40 dB

Nenneingangspegel

+ 6 dBu kalibrierbar

Eingangsimpedanz

≥ 10 kOhm RC symmetrisch
Elektronische Frequenzweiche
Übernahmefrequenzen


750 Hz und 3,8 kHz

Nennausgangsleistung der MOSFET-Endstufe

Tiefton
180 W an 4 Ohm
Mittelton
100 W an 4 Ohm
Hochton
100 W an 4 Ohm
Eingangsbuchse

XLR 3F

Lautsprecherbestückung

Tiefton
260 mm Konus
Mittelton
100 mm Konus
Hochton
19 mm Kalotte
Betriebsanzeige
LED auf Frontseite
Betriebsspannung
230 V ~ ± 10 %; 50 ... 60 Hz
115 V ~ ± 10 %; 50 ... 60 Hz (Optional)
100 V ~ ± 10 %; 50 ... 60 Hz (Optional)
Leistungsaufnahme
Max. 300 VA bei Vollaussteuerung
Netzanschluss
Euro-Kaltgerätedose

Klimatische Bedingungen

Arbeitstemperaturbereich
+ 15°C ... + 35°C
Lagertemperaturbereich
- 25°C ... + 45°C
Relative Luftfeuchte
45 ... 75 %

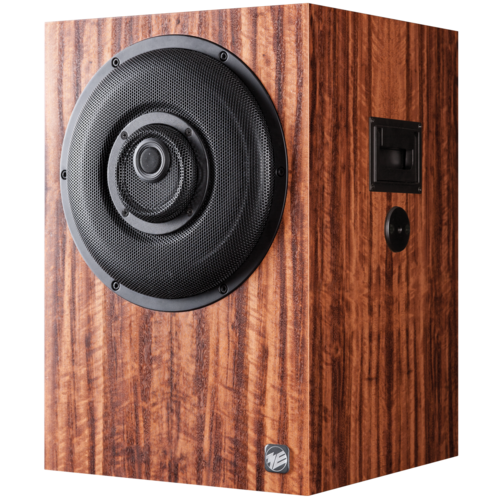

RL934K (Verstärker in Lautsprechergehäuse)

Abmessungen H x B x T in mm
475 x 325 x 330
Gewicht
28,5 kg
Gehäuseausführung
MDF Esche furniert schwarz; optional andere Furnier oder Farben
Mit Seitenhalterungen; optional ohne Seitenhalterungen
Mit Griffen; optional ohne Griffe

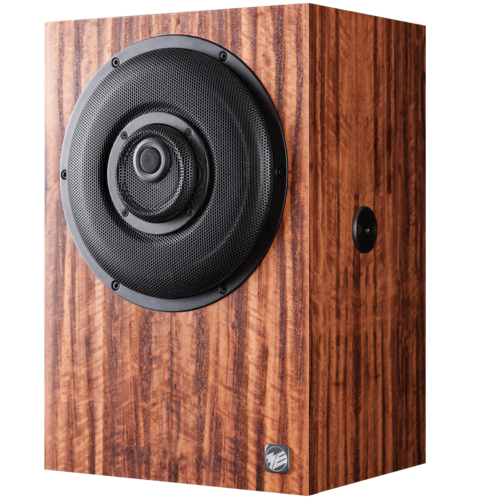

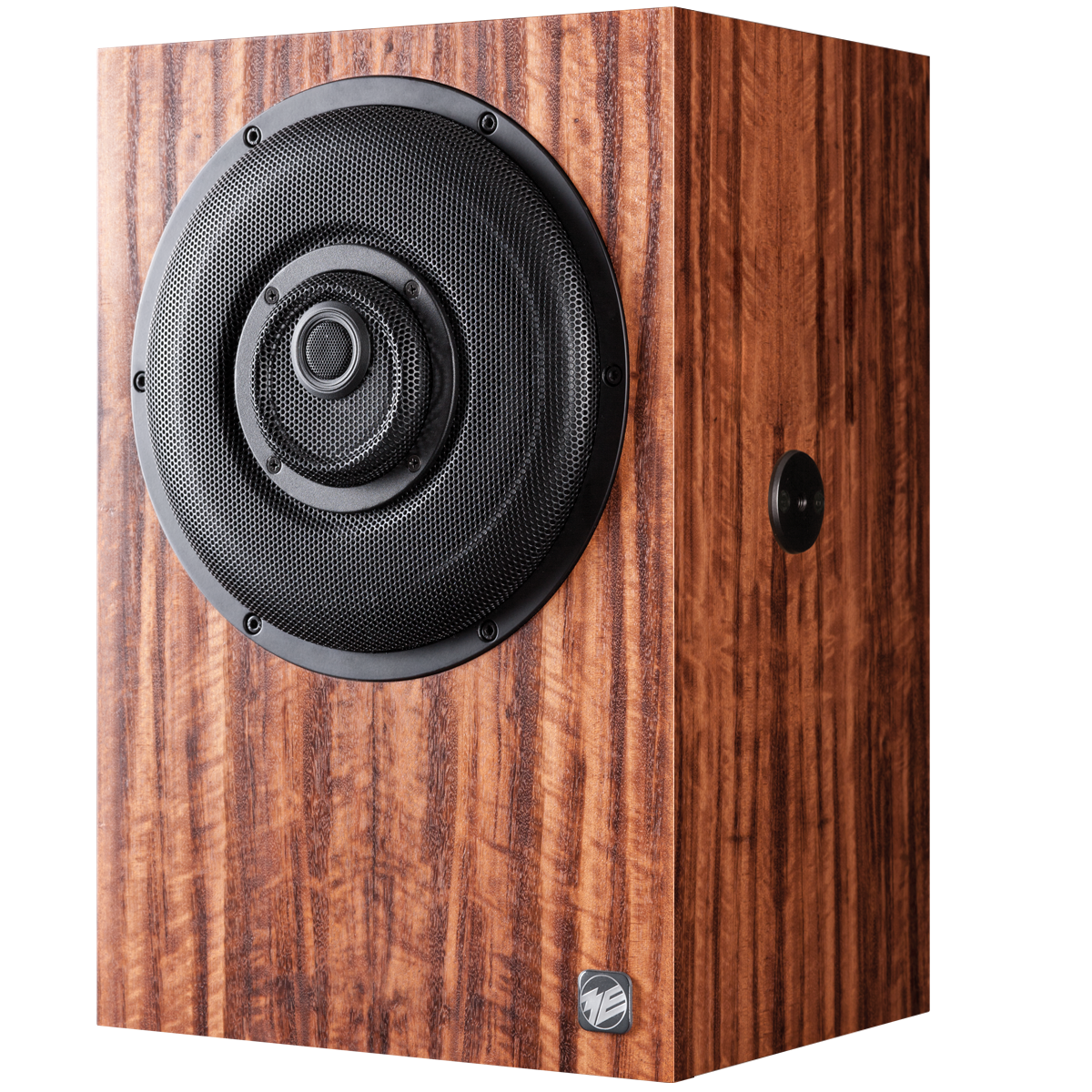

RL934K1 (Verstärker in ausgelagertem Gehäuse)

Verbindungskabel
Lautsprecher - Abgesetzter Verstärker

Speakon NL8
Standardlänge 3 m; optional andere Kabellängen

Abmessungen H x B x T in mm

Lautsprecher
475 x 325 x 250
Standardverstärker
475 x 279 x 120 (Ohne Bodenplatte)
Highendverstärker
495 x 320 x 260 (Mit Bodenplatte)

Gewicht

Lautsprecher
15,5 kg
Standardverstärker
11 kg
Highendverstärker
12 kg

Gehäuseausführung

Lautsprecher
MDF Esche furniert schwarz; optional andere Furniere oder Farben. Mit Seitenhalterungen; optional ohne Seitenhalterungen
Standardverstärker
MDF Strukturlack schwarz RAL9005; optional andere Farben
Highendverstärker
MDF Esche furniert schwarz; optional andere Furniere oder Farben

Gabelständer

  • Lautsprecher schwenkbar gelagert
  • Lieferbare Höhen: 1.755 mm, 1.545 mm, 1.405 mm und 1.290 mm (Oberkante Lautsprecher)
  • Bodenplatte: 470 mm x 450 mm (B x T)
  • Bodenplatte und Stabi-Brett furniert
  • Holme schwarz pulverbeschichtet

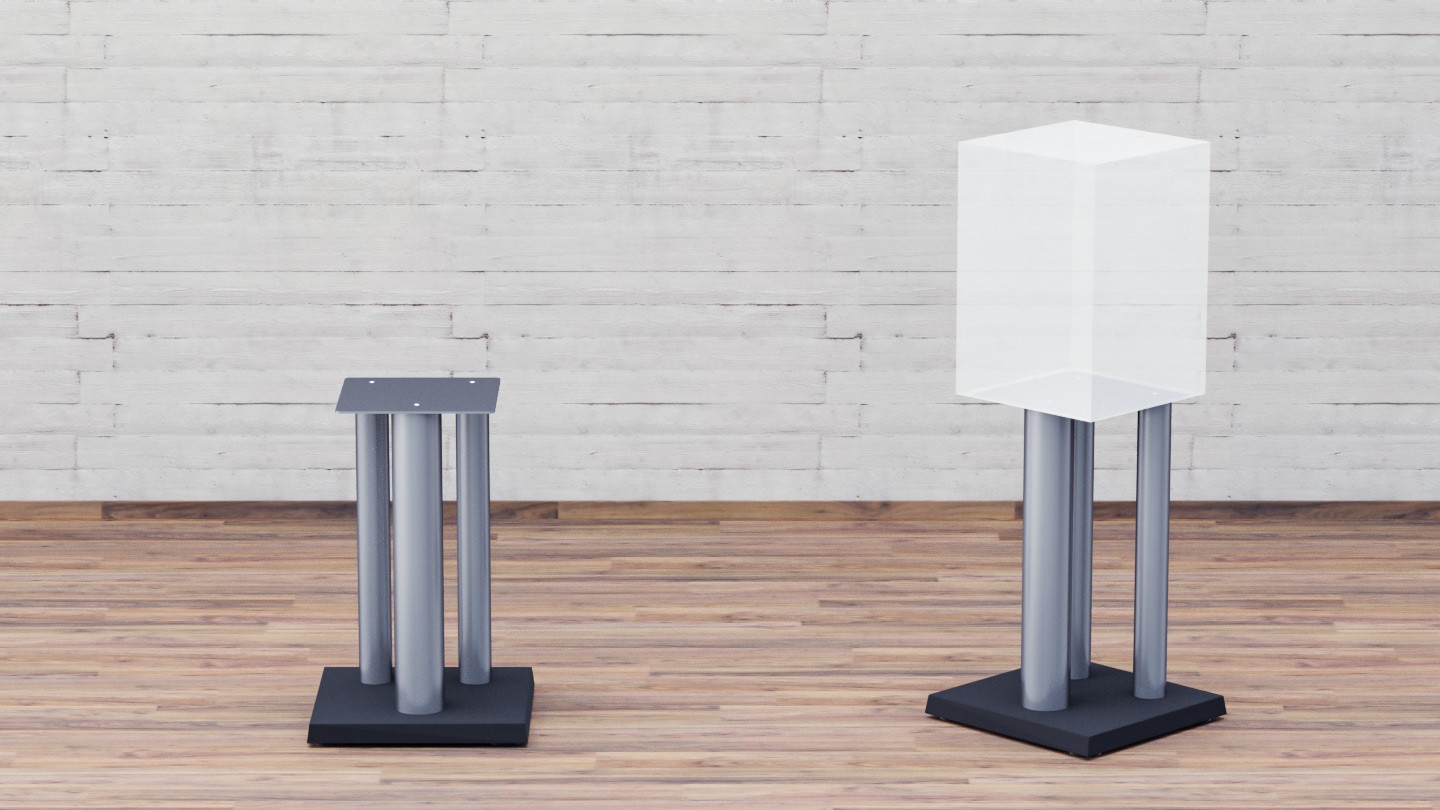

Standfuss

  • Höhe: ca. 1075 mm (Oberkante RL934K)
  • Bodenplatte: 390 mm x 380 mm (B x T)
  • Befüllbare Säulen und Topplatte in Edelstahl geschliffen

Standardfurnier Esche schwarz (RAL9005), Sonderfurniere und Sonderfarben

Sie können unsere Lautsprecher im Standardfurnier Esche schwarz (RAL9005) oder gegen Aufpreis in verschiedenen Sonderfurnieren bzw. Sonderfarben erwerben. Hier finden Sie eine Übersicht über verschiedene Varianten der Furnier- und Farbgestaltung. Wir klären gerne, ob auch Ihr ganz individueller Furnier- bzw. Farbwunsch realisiert werden kann.

Wichtiger Hinweis zur Abweichung vom Muster

Holz ist ein Naturprodukt. Selbst die größte sorgfältige Herstellung kann Abweichungen in der Farbe oder in der Holzstruktur zur Folge haben. Somit sind Abweichungen vom Muster und strukturelle Unterschiede nicht Gegenstand von Reklamationen.

Farben werden auf jedem Bildschirm anders dargestellt und sind daher nicht farbverbindlich.
