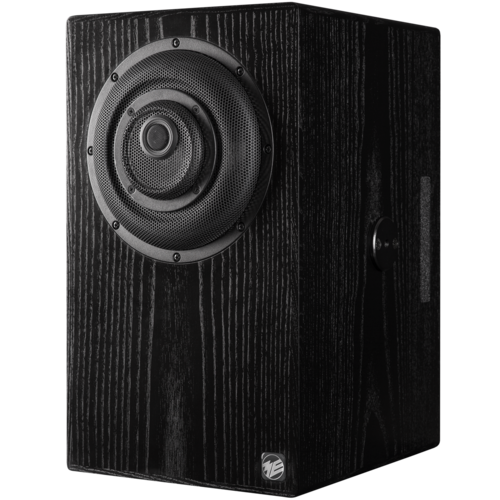

RL 944K

3-Wege-Koaxialsystem mit nierenförmiger Bass-Richtcharakteristik

Der RL944K ist ein Spezialist für kleine Räume und kurze Hörabstände. Er richtet sich folglich an professionelle Anwender in Ü-Wagen, kleinen Ton-, Film- und Fernsehstudios, sowie den ambitionierten Musikliebhaber, der auch in kleinen Wohnräumen keine Kompromisse eingehen möchte.

RL 944K

Der RL944K ist ein Spezialist für kleine Räume und kurze Hörabstände. Er richtet sich folglich an professionelle Anwender in Ü-Wagen, kleinen Ton-, Film- und Fernsehstudios, sowie den ambitionierten Musikliebhaber, der auch in kleinen Wohnräumen keine Kompromisse eingehen möchte.

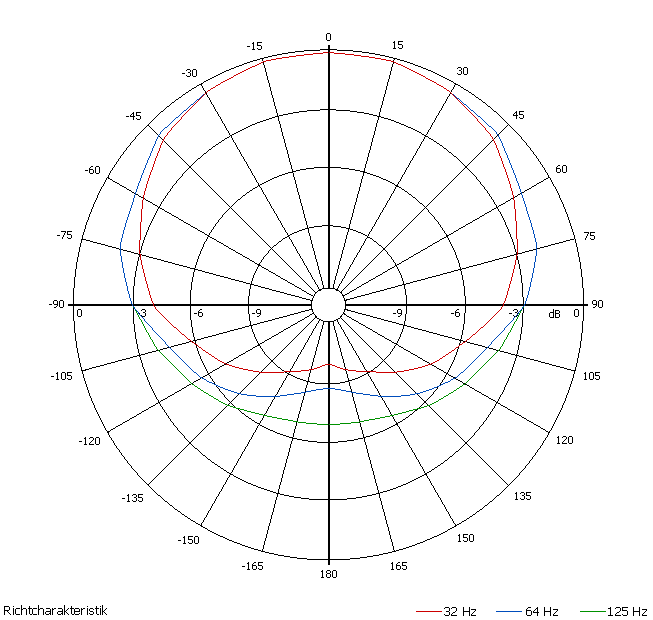

Durch die nierenförmige Abstrahlcharakteristik im Bereich von 35 bis 250 Hz werden Reflexionen an den Wänden hinter dem Lautsprecher minimiert. Weiterhin besteht die Möglichkeit einer zusätzlichen Anpassung des Übertragungsverlaufes an die akustischen Gegebenheiten des Wiedergaberaumes und der Aufstellungsbedingungen durch ein analoges Ortsanpassungsfilter.

Der Lautsprecher ist durch seine Abstrahlcharakteristik auf Hörentfernungen von 1 bis 2,60 m optimiert. Im Bass arbeitet ein sehr lineares 200 mm Langhub-Tieftonsystem in einem Bassnierengehäuse, welches eine ausgezeichnete Impulswiedergabe bietet. Durch seine spezielle Konstruktion ist eine Tiefbasswiedergabe möglich, die man in so einem kompakten Gehäuse nicht für möglich halten würde. Der RL944K ist damit ein echter Breitbandlautsprecher und es kann gerade in Ü-Wagen auf den Einsatz eines zusätzlichen Subwoofers verzichtet werden. Das 100 mm Mitteltonsystem ist zusammen mit der 19 mm Hochtonkalotte koaxial vor dem Tieftonsystem angeordnet und erlaubt somit eine präzise Steuerung des Bündelungsmaßes. Das Resultat sind eine realistische und rund um die Abhörposition stabile Räumlichkeit des Klangbildes, hohe Homogenität und geringstmögliche Verfärbungen. Durch die konsequente Optimierung auf kurze Hörabstände ermöglicht der RL944K eine realistische Tiefenstaffelung auch in Ü-Wagen und stellt eine wesentliche Erleichterung bei der korrekten Mikrofonierung dar. Damit ist der RL944K ein Präzisionswerkzeug, mit dem man auch nach Stunden noch ermüdungsfrei arbeiten kann.

Der dreikanalige MOSFET-Leistungsverstärker mit elektronischer Frequenzweiche ist in die Gehäuserückseite integriert und kann zu Servicezwecken ausgeschwenkt werden. Das Erreichen der Übersteuerungsgrenze wird durch eine intermittierend leuchtende LED signalisiert. Bei Überschreiten des Maximalpegels wird der Ausgangspegel um 20 dB reduziert, um die Komponenten vor Überlastung zu schützen.

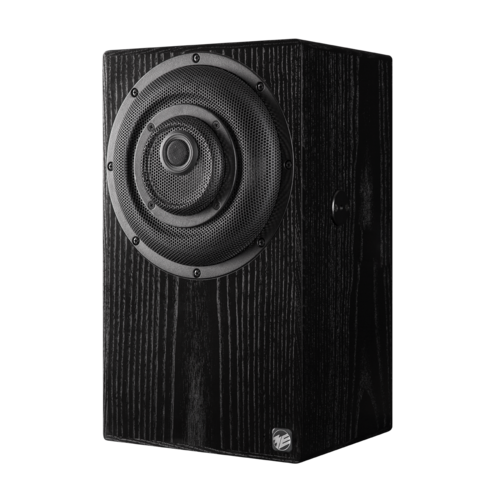

Der RL944K1 ist eine kompaktere Gehäusevariante des RL944K, die dank des ausgelagerten Verstärkers überall da zum Einsatz kommt, wo besonders wenig Platz vorhanden ist. Sei es nun in einer Videowand oder einem Ü-Wagen. Alternativ zu dem standardmäßig gelieferten MOSFET-Verstärker in einem aufrecht stehenden Gehäuse kann ebenfalls der 19 Zoll-taugliche Class-D-Verstärker RL-Amplifier zum Einsatz kommen.

Verschiedene Spezialstative und Halterungen sind als Zubehör lieferbar; entsprechende Befestigungselemente sind in das Lautsprechergehäuse integriert.

Einsatzbereich

Aktiver 3-Wege-Koaxiallautsprecher für Hörentfernungen
zwischen 1 m und 2,60 m

Maximaler Schallpegel
Im Bereich von 100 Hz ... 6 kHz


110 ... 113 dB / r = 1 m

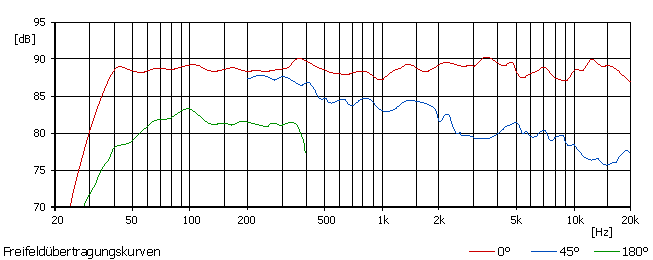

Übertragungsbereich
35 Hz ... 20 kHz ± 3 dB

Kalibrierung akustischer Ausgangspegel
Gemessen bei PE = - 14 dBu


89 dB / r = 1 m

Bündelungsmaß
Im Bereich von 100 Hz ... 10 kHz


Von 2 auf 10 dB steigend

Eigengeräuschschallpegel

≤ 7 dB (A) / r = 1 m

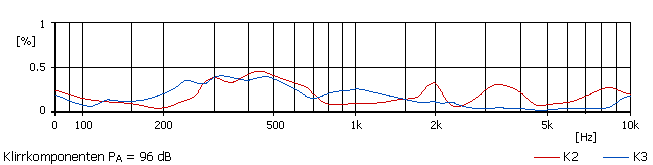

Klirrdämpfung
Gemessen bei 96 dB / r = 1 m
Im Bereich von 100 Hz ... 10 kHz



≥ 40 dB

Nenneingangspegel

+ 6 dBu kalibrierbar

Eingangsimpedanz

≥ 10 kOhm RC symmetrisch
Elektronische Frequenzweiche
Übernahmefrequenzen


800 Hz und 3,8 kHz

Nennausgangsleistung der MOSFET-Endstufe

Tiefton
180 W an 4 Ohm
Mittelton
100 W an 4 Ohm
Hochton
100 W an 4 Ohm
Eingangsbuchse

XLR 3F

Lautsprecherbestückung

Tiefton
200 mm Konus
Mittelton
100 mm Konus
Hochton
19 mm Kalotte
Betriebsanzeige
LED auf Frontseite
Betriebsspannung
230 V ~ ± 10 %; 50 ... 60 Hz
115 V ~ ± 10 %; 50 ... 60 Hz (Optional)
100 V ~ ± 10 %; 50 ... 60 Hz (Optional)
Leistungsaufnahme
Max. 300 VA bei Vollausteuerung

Netzanschluss

Euro-Kaltgerätedose

Klimatische Bedingungen

Arbeitstemperaturbereich
+ 15°C ... + 35°C
Lagertemperaturbereich
- 25°C ... + 45°C
Relative Luftfeuchte
45 ... 75 %

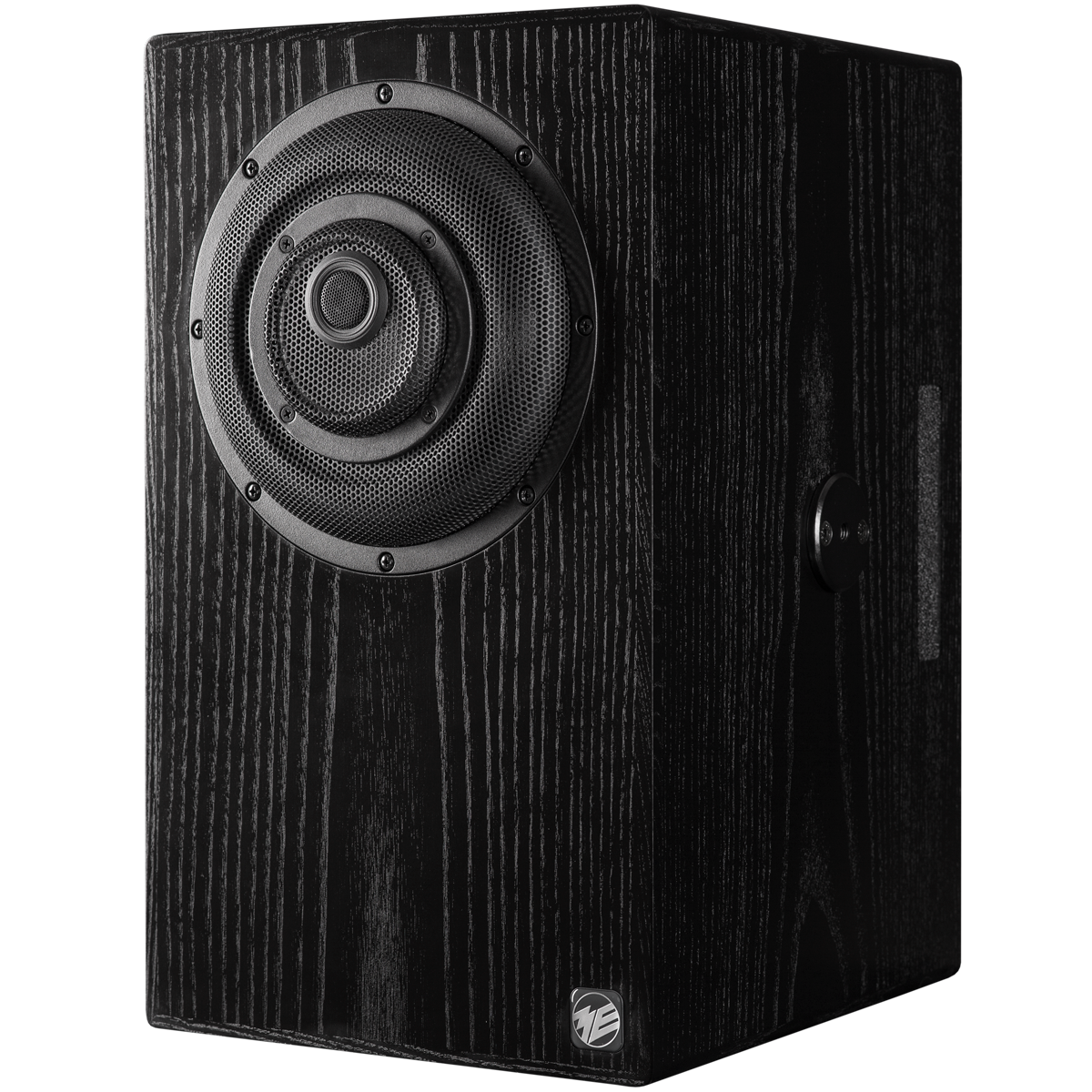

RL 944K (Verstärker in Lautsprechergehäuse)

Abmessungen H x B x T in mm
481 x 285 x 330
Gewicht

24 kg

Gehäuseausführung
MDF Esche furniert schwarz; optional andere Furnier oder Farben
Mit Seitenhalterungen; optional ohne Seitenhalterungen

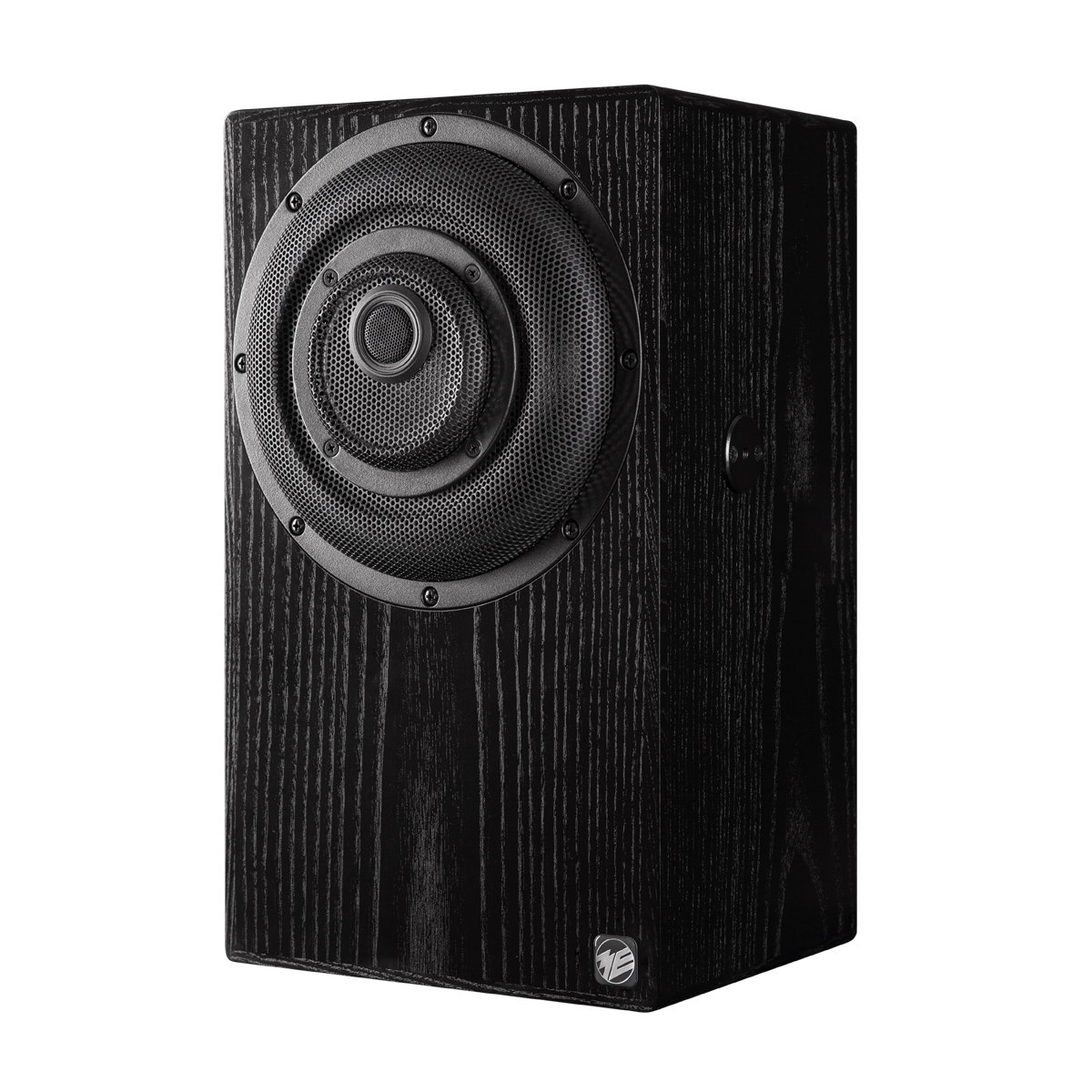

RL 944K1 (Verstärker in ausgelagertem Gehäuse)

Verbindungskabel
Lautsprecher - Abgesetzter Verstärker

Speakon NL8
Standardlänge 3 m; optional andere Kabellängen

Abmessungen H x B x T in mm

Lautsprecher
398 x 254 x 245
Standardverstärker
475 x 279 x 120 (Ohne Bodenplatte)
Highendverstärker
495 x 320 x 260 (Mit Bodenplatte)

Gewicht

Lautsprecher
11 kg
Standardverstärker
11 kg
Highendverstärker
12 kg

Gehäuseausführung

Lautsprecher
MDF Esche furniert schwarz; optional andere Furniere oder Farben. Mit Seitenhalterungen; optional ohne Seitenhalterungen
Standardverstärker
MDF Strukturlack schwarz RAL9005; optional andere Farben
Highendverstärker
MDF Esche furniert schwarz; optional andere Furniere oder Farben

Gabelständer

  • Lautsprecher schwenkbar gelagert
  • Lieferbare Höhen: 1311 mm, 1426 mm, 1566 mm und 1776 mm (Oberkante Lautsprecher)
  • Bodenplatte: 520 mm x 450 mm (B x T)
  • Bodenplatte und Stabi-Brett furniert
  • Holme schwarz pulverbeschichtet

Standfuss

  • Integrierter Kabelschacht im Standfuss
  • Höhe: ca. 1132 mm (Oberkante Lautsprecher)
  • Bodenplatte: 285 mm x 353 mm (B x T)
  • Standfuss furniert
