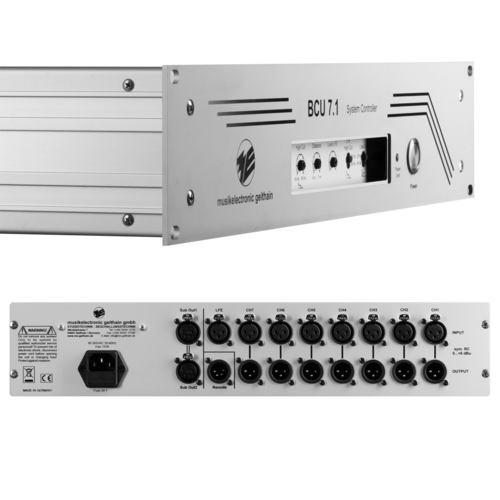

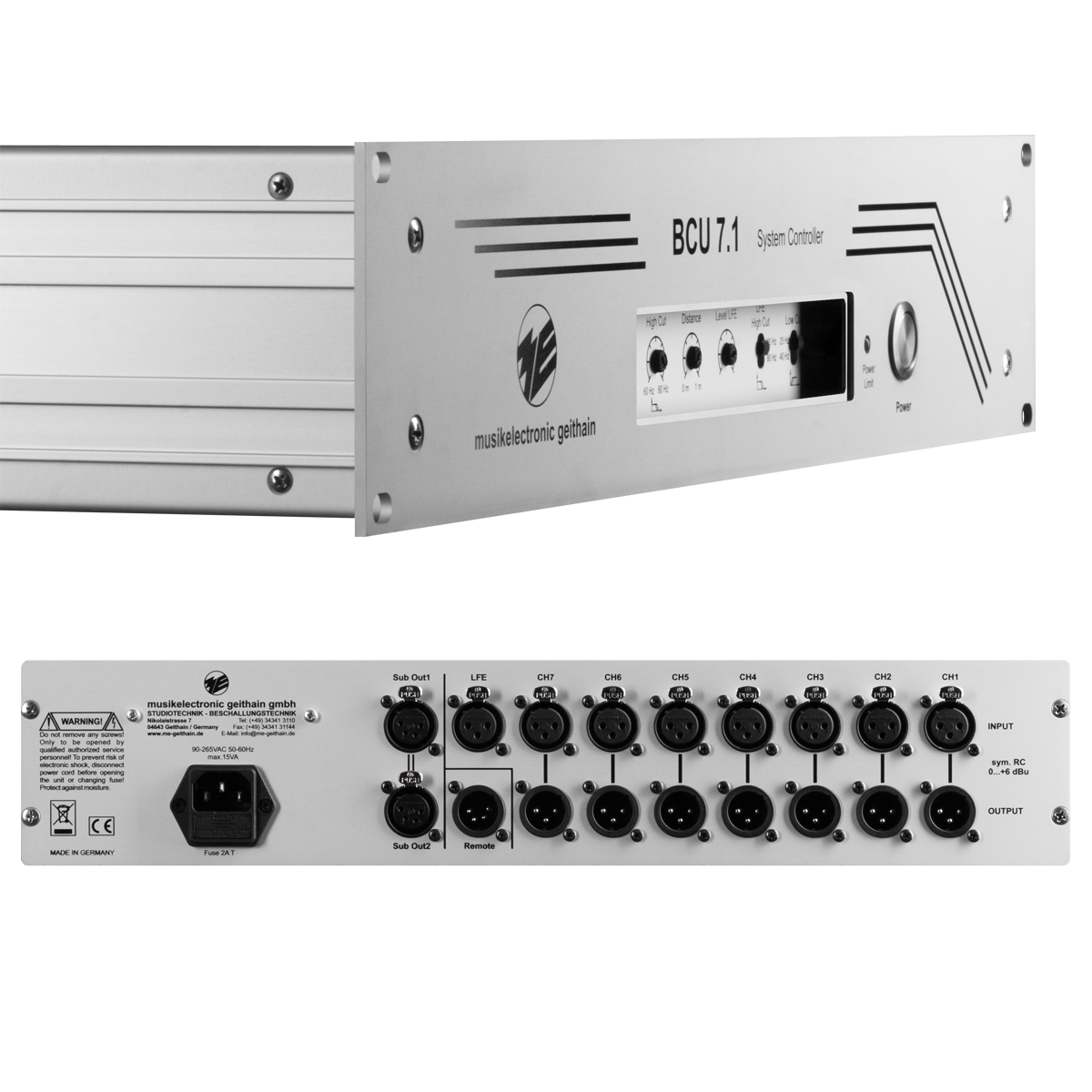

BCU7.1

Analoges Bassmanagementsystem

Das analoge Bassmanagementsystem BCU7.1 dient als Ergänzung zu unseren BASIS-Modellen und findet überall dort Einsatz, wo Quellgeräte kein separates Bassmanagementsystem zur Verfügung stellen, wie es zum Beispiel in Übertragungswagen oder in kleinen Postproduction Studios der Fall ist.

BCU7.1

Das analoge Bassmanagementsystem BCU7.1 dient als Ergänzung zu unseren BASIS-Modellen und findet überall dort Einsatz, wo Quellgeräte kein separates Bassmanagementsystem zur Verfügung stellen, wie es zum Beispiel in Übertragungswagen oder in kleinen Postproduction Studios der Fall ist. Das BCU7.1 ist dabei speziell auf den Einsatz mit den Aktiv-Subwoofern aus der BASIS-Serie abgestimmt und bietet genügend Flexibilität zur optimalen Anpassung an den Einsatzort, ohne den Nutzer mit einem komplizierten Bedienkonzept zu konfrontieren. Das Bassmanagementsystem übernimmt alle Aufgaben der Filterung, Entzerrung, Pegelanpassung des Subwoofers und des Limitings des Basssignals und wird über ein spezielles XLR4 Kabel an den MPI (Multipurpose Input) des jeweiligen BASIS Models angebunden. Durch die kompakten Abmessungen lässt es sich problemlos in bestehende Setups integrieren. Im Gegensatz zu Varianten, in denen das Bassmanagementsystem direkt im Subwoofer integriert ist, wird der Verkabelungsaufwand beim BCU7.1 erheblich verringert.

Eingangssteckverbinder

Satelliten
7x XLR 3F
LFE
1x XLR 3F
Remote
1x XLR 4M

Eingangspegel

- 4 dBu ... + 6 dBu kalibrierbar

Eingangsimpedanz

> 10 kOhm RC symmetrisch

Ausgangssteckverbinder

Satelliten
7x XLR 3M
Subwoofer
2x XLR 4F

Ausgangspegel

Satelliten
+ 6 dBu an 2 kOhm
Subwoofer
kalibrierbar
Ausgangsimpedanz
50 Ohm symmetrisch

Filtercharakteristik

TP
24 dB / Okt.
HP
12 dB / Okt. 80 Hz

Trennfrequenzen

Satelliten
HP 80 Hz
Subwoofer
TP 60 ... 80 Hz kontinuierlich regelbar
LFE
TP 80 / 120 Hz schaltbar

Übertragungsbereich

In Verbindung mit BASIS11K/13K/14K
25 / 40 Hz schaltbar; 60 ... 80 Hz kontinuierlich regelbar
LFE-Kanal
25 / 40 Hz schaltbar; 80 / 120 Hz schaltbar

Eigengeräuschschallpegel
In Verbindung mit BASIS11K/13K/14K


GK0 / DIN 15996 r = 1 m

Abmessungen

2 HE im 19 Zoll-Format

Gewicht

3,3 kg

Klimatische Bedingungen

Arbeitstemperaturbereich
+ 15°C ... + 35°C
Lagertemperaturbereich
- 25°C ... + 45°C
Relative Luftfeuchte
45 % ... 75 %
Verbindungskabel zwischen BCU7.1 und BASIS

Standardlänge 5 m; Optional andere Längen lieferbar
