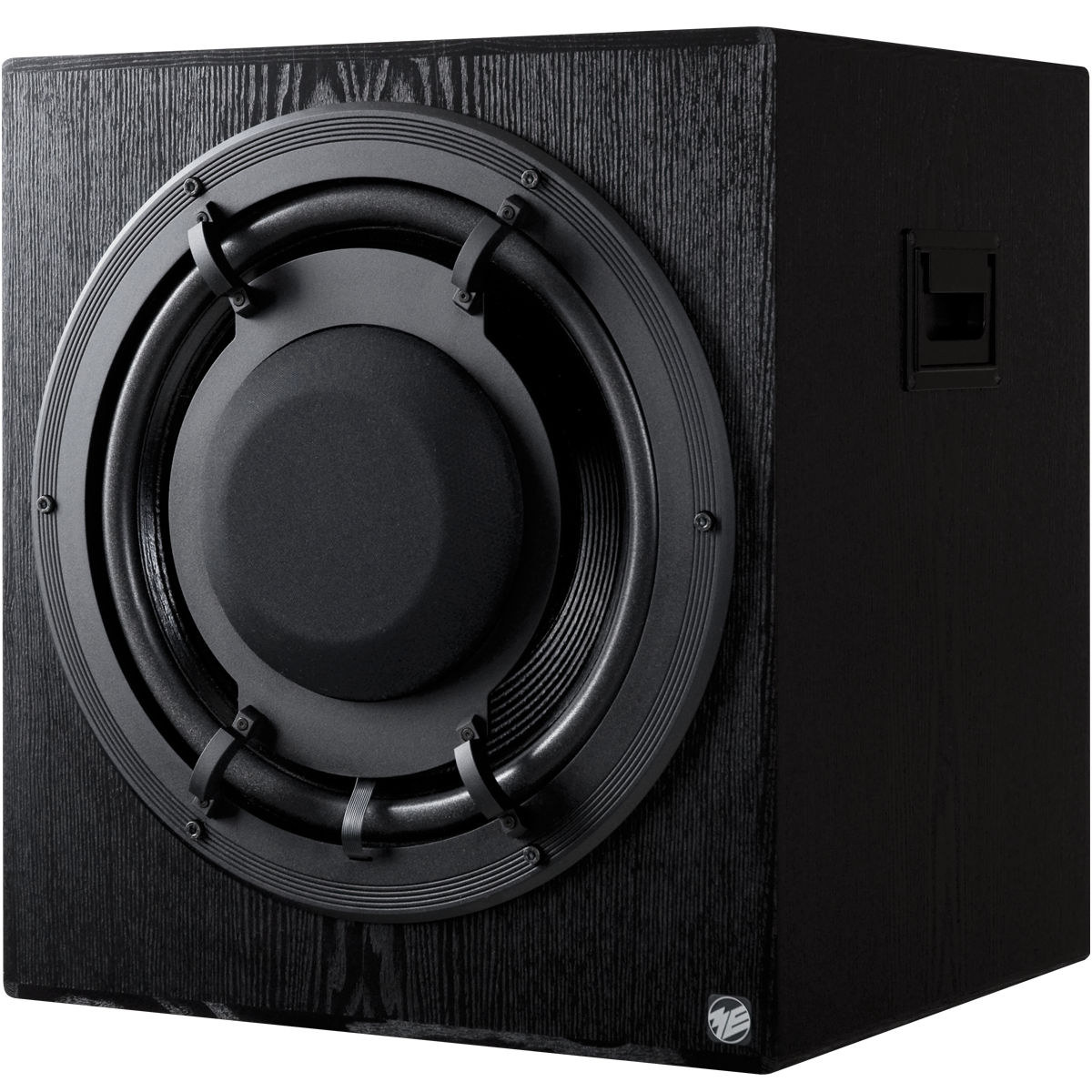

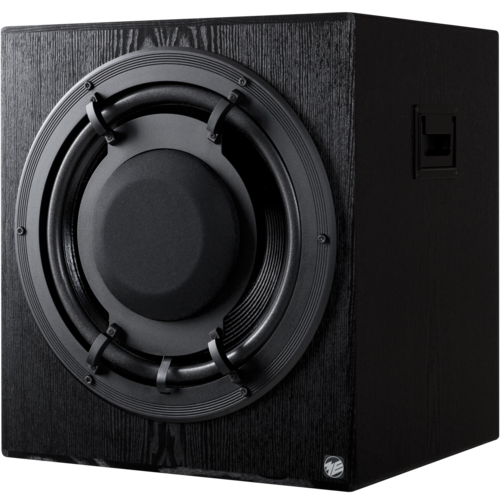

RL 801K

3-Wege-Koaxialsystem mit nierenförmiger Bass-Richtcharakteristik

Der RL 801K ist ein universell einsetzbarer Hauptregielautsprecher für große Ton-, Video- und Filmstudios.

RL 801K

Der RL 801K ist ein universell einsetzbarer Hauptregielautsprecher für große Ton-, Video- und Filmstudios. Das 3-Wege-Konzept des RL 801K besteht aus einem 15 Zoll Tieftonsystem, einem 6,5 Zoll Hochleistungsmittelton-system und einer Hochtonarray mit drei vertikal angeordneten 1 Zoll Hochtonkalotten. Mit der koaxialen Anordnung seiner Lautsprechersysteme wird eine hohe Natürlichkeit und Homogenität der punktförmigen Schallquellenabbildung gewährleistet. Die Richtcharakteristik des RL 801K ist auf Hörentfernungen zwischen 3 und 6 Metern optimiert und garantiert eine ausgezeichnete Tiefenstaffelung und Klangfarbenneutralität. Der Lautsprecher zeichnet sich auch bei hohen Abhörpegeln durch ungewöhnlich geringe nichtlineare Verzerrungen aus. Unsere bewährte K-Technologie (Nierenförmige Richtcharakteristik im Bassbereich) minimiert rückwärtige Raumreflexionen und machen den RL 801K aufstellungsunkritisch.

Der dreikanalige Leistungsverstärker mit einem 1000 W und zwei 500 W PWM-Verstärkermodulen sowie einer elektronischen Frequenzweiche ist in die Gehäuserückseite integriert und kann zu Servicezwecken ausgeschwenkt werden. Das Erreichen der Übersteuerungsgrenze wird durch eine intermittierend leuchtende LED signalisiert. Bei Überschreiten des Maximalpegels wird der Ausgangspegel um 20 dB gedämpft, um die Komponenten vor Überlastung zu schützen. Zur Anpassung des Übertragungsverlaufs an die akustischen Gegebenheiten des Wiedergaberaumes und der Aufstellungsbedingungen ist eine tieffrequente Ortsanpassung in zwei stufenlos einstellbaren Frequenzbändern möglich.

Verschiedene Spezialstative und Halterungen sind als Zubehör lieferbar; entsprechende Befestigungselemente sind in das Lautsprechergehäuse integriert.

Einsatzbereich

Aktiver 3-Wege-Hochleistungs-Koaxiallautsprecher für Hörentfernungen
zwischen 3 und 6 m

Maximaler Schallpegel

Nach IEC 268-1
≥ 117 dB
Programmmaterial
122 dB peak / r = 1 m

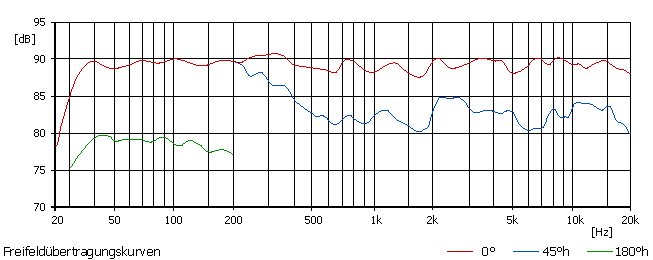

Übertragungsbereich
25 Hz ... 22 kHz - 6 dB
Kalibrierung akustischer Ausgangspegel
Gemessen bei PE = - 14 dBu


90 dB / r = 1 m

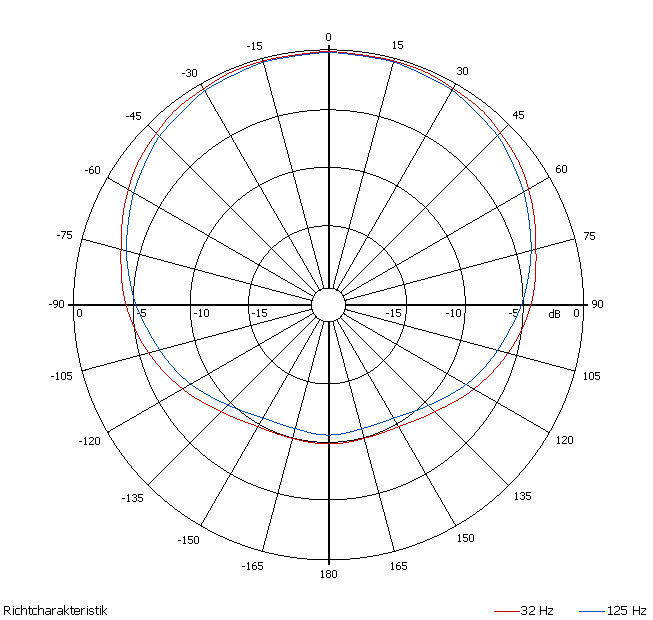

Bündelungsmaß
Im Bereich von 100 Hz ... 10 kHz


von 4 dB auf 10 dB steigend

Eigengeräuschschallpegel

≤ 10 dB (A) / r = 1 m

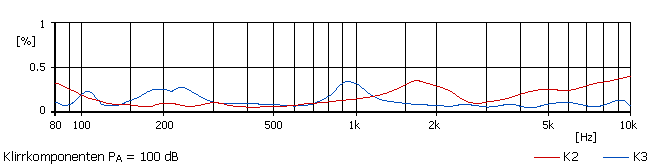

Klirrdämpfung
Gemessen bei 100 dB / r = 1 m
Im Bereich von 100 Hz ... 10 kHz



≥ 45 dB

Nenneingangspegel

+ 6 dBu kalibrierbar

Eingangsimpedanz

≥ 10 kOhm RC symmetrisch

Elektronische Frequenzweiche

Übernahmefrequenzen
550 Hz und 2,2 kHz

Ausgangsleistung der PWM-Leistungsmodule

Tiefton
Max. 1000 Watt an 4 Ohm
Mittelton
Max. 500 Watt an 4 Ohm
Hochton
Max. 500 Watt an 4 Ohm
Betriebsspannung

90 ... 132 V, 55 ... 65 Hz
190 ... 265 V, 45 ... 55 Hz

Leistungsaufnahme

30 VA im Standby
Max. 1000 VA bei Vollaussteuerung

Netzanschluss

Euro-Kaltgerätedose mit HF-Filter

Betriebsanzeige

LED auf Frontseite

Eingangsbuchse

XLR 3F (Programmeingang)

Ausgangsbuchse

XLR 3M (Basserweiterung)

Lautsprecherbestückung

Tiefton
1x 400 mm Konus
Mittelton
1x 160 mm Konus
Hochton
3x 25 mm Kalotte
Abmessungen H x B x T in mm
550 x 500 x 430
Gewicht
48 kg

Klimatische Bedingungen

Arbeitstemperaturbereich
+ 15°C ... + 35°C
Lagertemperaturbereich
- 25°C ... + 45°C
Relative Luftfeuchte
45 ... 75 %
Gehäuseausführung

MDF Echtholzfurnier Esche schwarz; optional andere Furniere oder Farben
Mit Seitenhalterungen; optional ohne Seitenhalterungen
Mit Griffen; optional ohne Griffe

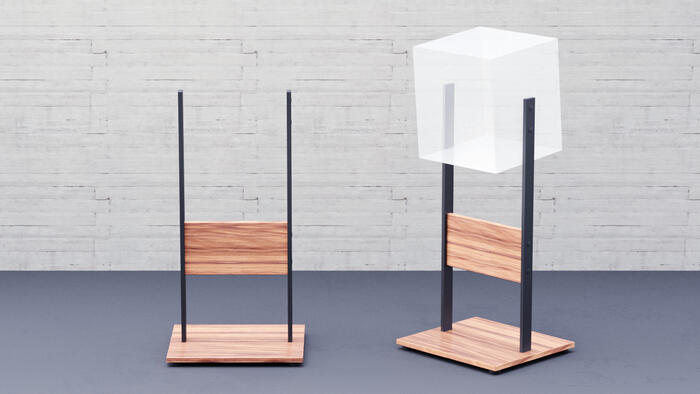

Gabelständer

  • Lautsprecher schwenkbar gelagert
  • Lieferbare Höhen: 1330 mm, 1455 mm, 1595 mm und 1795 mm (Oberkante Lautsprecher)
  • Bodenplatte: 620 mm x 550 mm (B x T)
  • Bodenplatte und Stabi-Brett furniert
  • Holme schwarz pulverbeschichtet

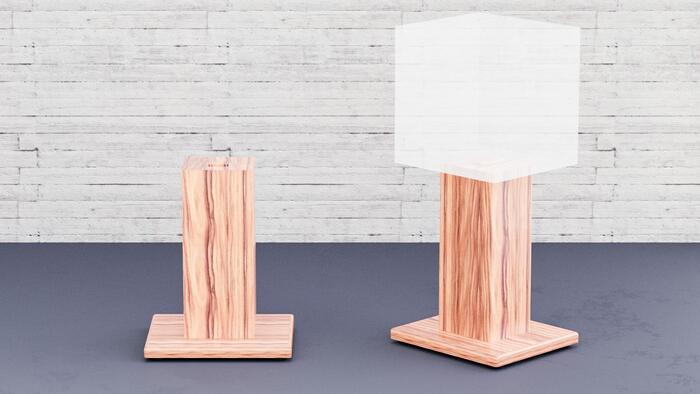

Standfuss

  • Integrierter Kabelschacht im Standfuss
  • Höhe: ca. 1200 mm (Oberkante Lautsprecher)
  • Bodenplatte: 500 mm x 430 mm (B x T)
  • Standfuss furniert

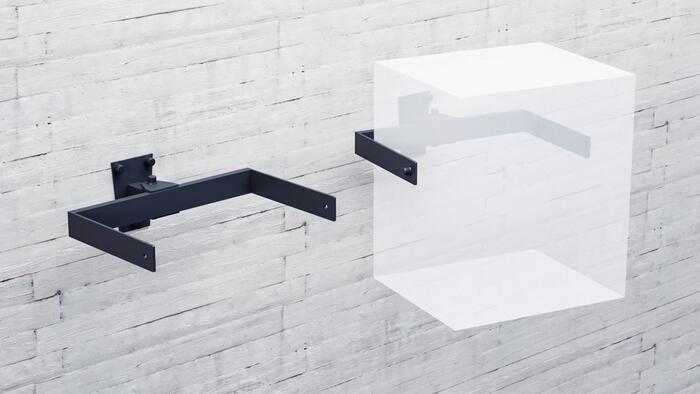

Wandhalterung

  • 18° neigbar und 25° schwenkbar
  • Wandhalterung schwarz pulverbeschichtet

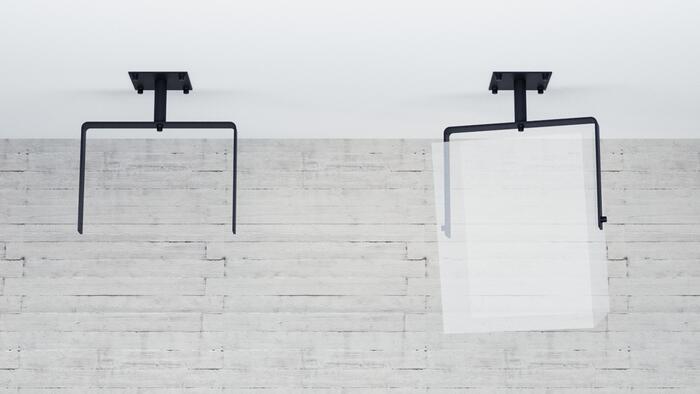

Deckenhalterung

  • Lautsprecher schwenkbar gelagert
  • Standardlänge zwischen Adapterplatte und Gabel: 300 mm
  • Optional andere Länge lieferbar
  • Deckenhalterung schwarz pulverbeschichtet
