RL 901K

3-Wege-Koaxialsystem mit nierenförmiger Bass-Richtcharakteristik

Der RL901K richtet sich sowohl an professionelle Anwender in mittleren bis großen Ton-, Video- und Filmstudios als auch an den anspruchsvollen Musikgenießer.

RL 901K

Der RL901K richtet sich sowohl an professionelle Anwender in mittleren bis großen Ton-, Video- und Filmstudios als auch an den anspruchsvollen Musikgenießer.

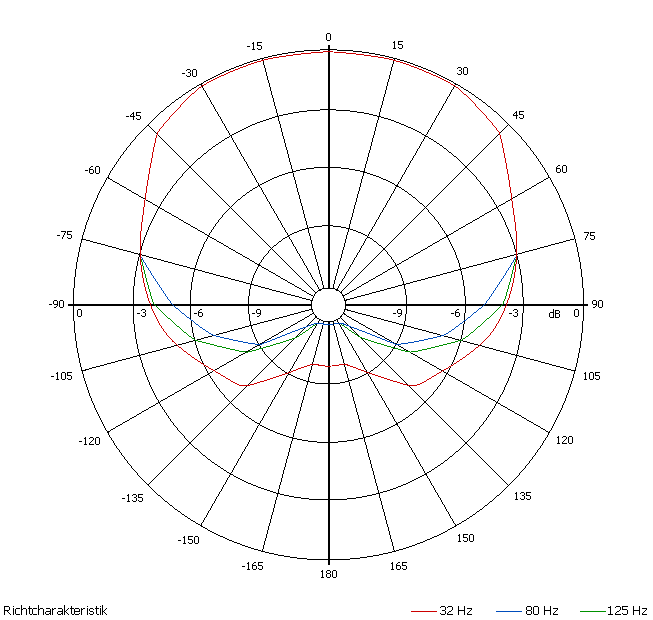

Durch die nierenförmige Abstrahlcharakteristik im Bereich von 30 bis 250 Hz werden Reflexionen an den Wänden hinter dem Lautsprecher minimiert. Weiterhin besteht die Möglichkeit einer zusätzlichen Anpassung des Übertragungsverlaufes an die akustischen Gegebenheiten des Wiedergaberaumes und der Aufstellungsbedingungen durch ein tieffrequentes Ortsanpassungfilter mit zwei stufenlos einstellbaren Frequenzbändern.

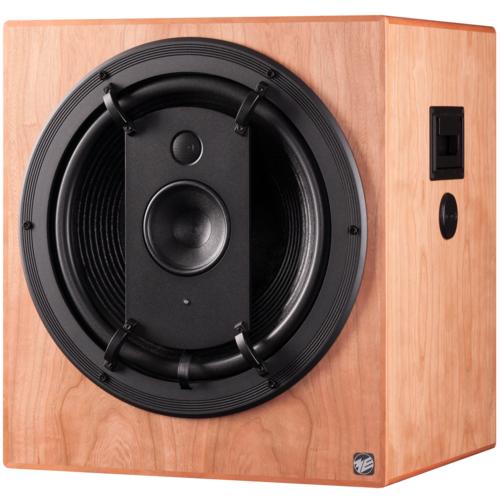

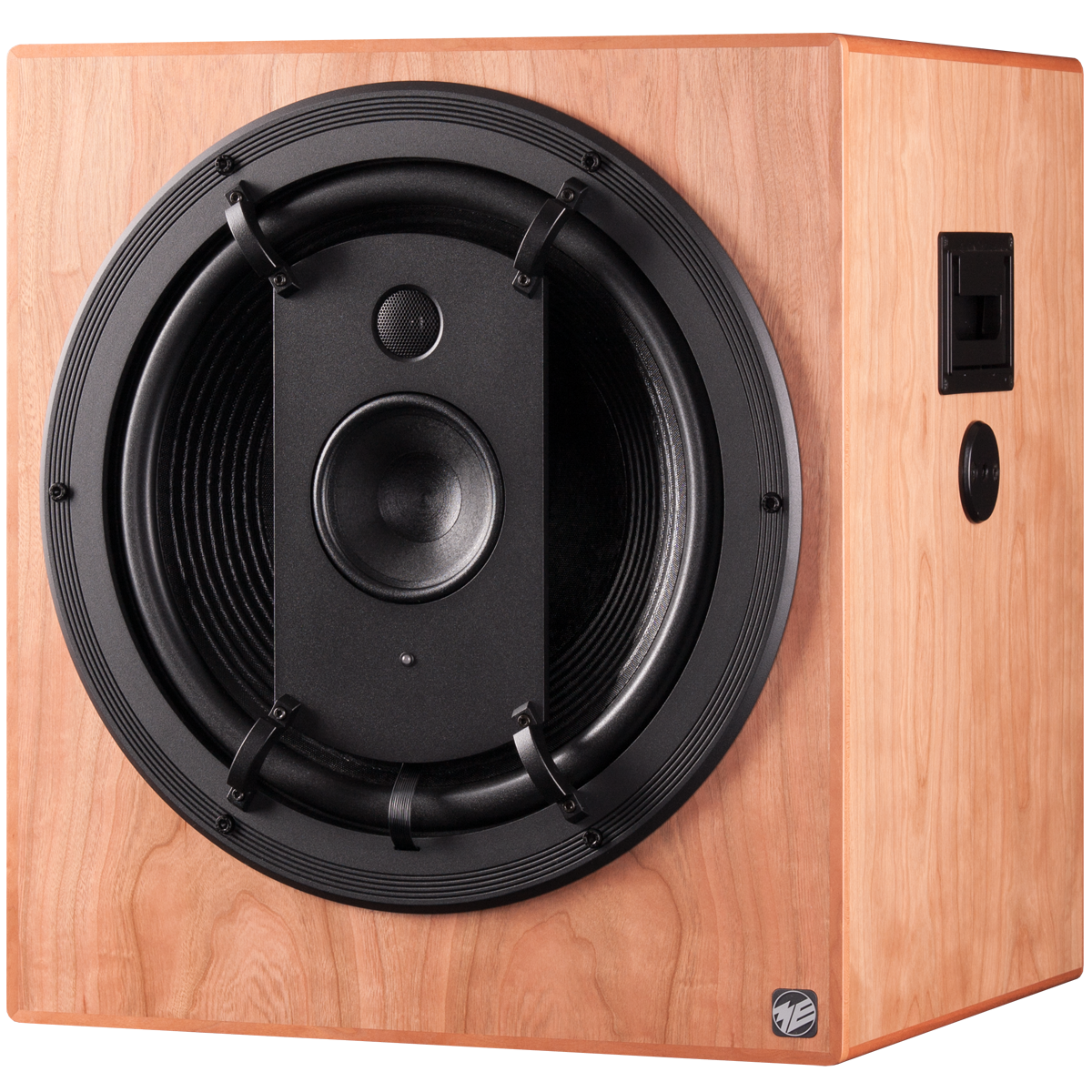

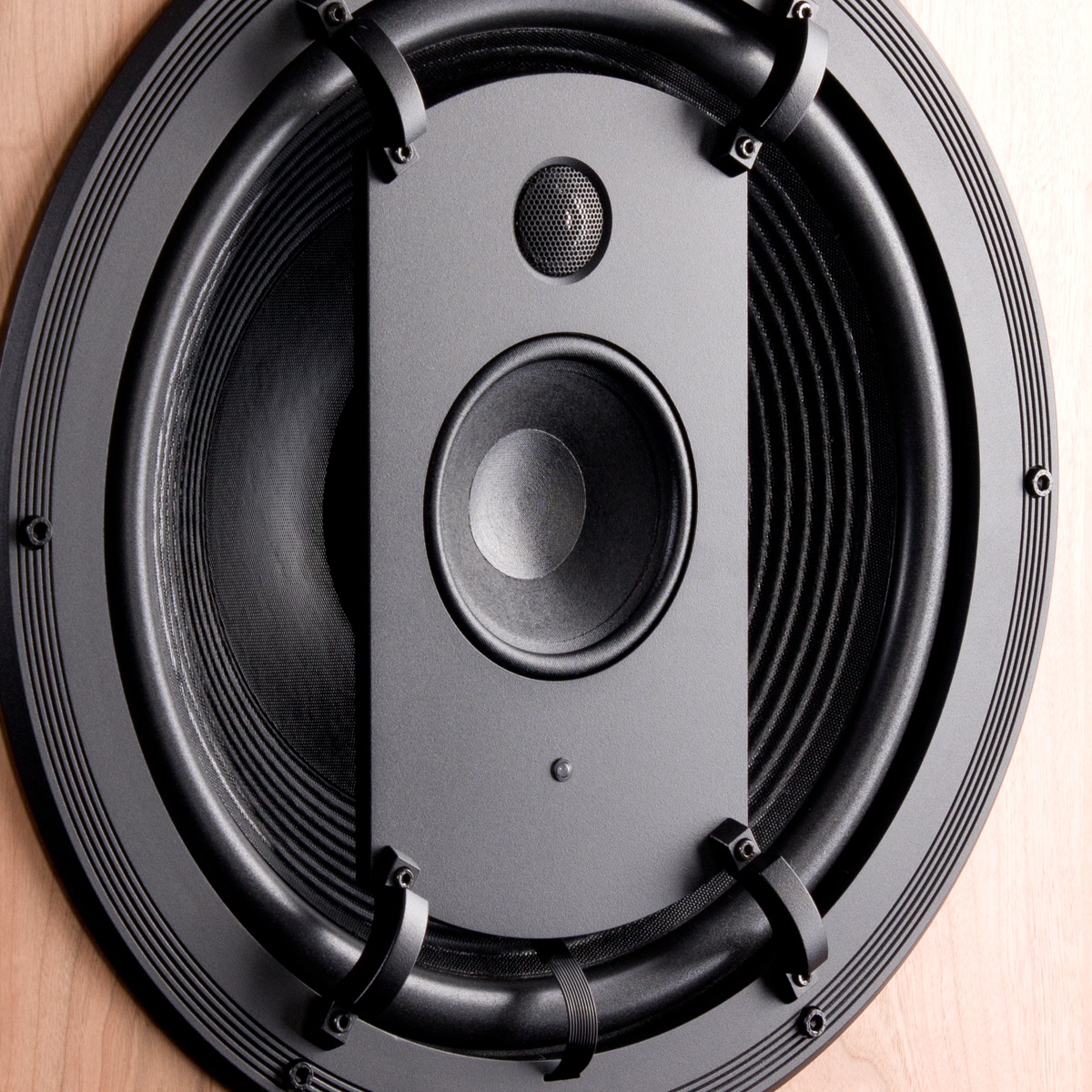

Die Mittel-Hochtoneinheit ist koaxial mit einem 16 Zoll Langhub-Basssystem kombiniert. Das Bündelungsmaß des Mittel-Hochtonsystems, welches eine spezielle Abstrahlcharakteristik besitzt, ergänzt sich hervorragend mit dem des Basssystems und wurde für die Nutzung mittlerer bis großer Abhörentfernungen zwischen 2 und 4 m optimiert. Das gesamte System zeichnet sich zudem durch ein ausgezeichnetes Ortungsverhalten aus. Das leistungsfähige Langhub-System wird in einem kompakten Gehäuse betrieben, wodurch sich ein optimales Impulsverhalten einstellt. Mit einer Reihe weiterer konstruktiver Maßnahmen haben wir dafür gesorgt, das nichtlineare Verzerrungen und Klangverfärbungen überzeugend niedrige Werte annehmen.

Der dreikanalige MOSFET-Leistungsverstärker mit elektronischer Frequenzweiche ist in die Gehäuserückseite integriert und kann zu Servicezwecken ausgeschwenkt werden. Das Erreichen der Übersteuerungsgrenze wird durch eine intermittierend leuchtende LED signalisiert. Bei Überschreiten des Maximalpegels wird der Ausgangspegel um 20 dB reduziert, um die Komponenten vor Überlastung zu schützen.

Verschiedene Spezialstative und Halterungen sind als Zubehör lieferbar; entsprechende Befestigungselemente sind in das Lautsprechergehäuse integriert.

Einsatzbereich

3-Wege-Hauptregielautsprecher für Hörentfernungen zwischen 2 und 4 m

Maximaler Schallpegel
Im Bereich von 100 Hz ... 6 kHz


116 ... 122 dB / r = 1 m

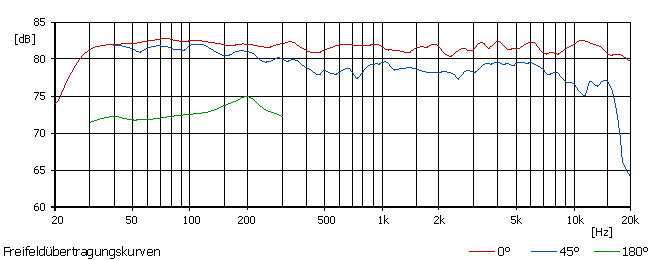

Übertragungsbereich

25 Hz ... 20 kHz ± 3 dB

Kalibrierung akustischer Ausgangspegel
Gemessen bei PE = - 14 dBu


89 dB / r = 1 m

Bündelungsmaß
Im Bereich von 200 Hz ... 10 kHz

von 5 auf 10 dB steigend

Eigengeräuschschallpegel

≤ 7 dB (A) / r = 1 m

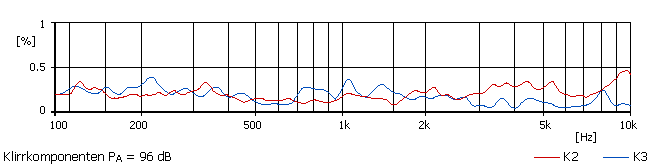

Klirrdämpfung
Gemessen bei 96 dB / r = 1 m
Im Bereich von 100 Hz ... 10 kHz



≥ 44 dB

Nenneingangspegel

+ 6 dBu kalibrierbar

Eingangsimpedanz

≥ 10 kOhm RC symmetrisch

Elektronische Frequenzweiche
Übernahmefrequenzen


550 Hz und 2,8 kHz

Nennausgangsleistung der MOSFET-Endstufe

Tiefton
180 Watt an 4 Ohm
Mittelton
100 Watt an 4 Ohm
Hochton
100 Watt an 4 Ohm
Eingangsbuchse
XLR 3F

Lautsprecherbestückung

Tiefton
400 mm Konus
Mittelton
125 mm Konus
Hochton
25 mm Kalotte

Betriebsanzeige

LED auf Frontseite

Betriebsspannung

230 Volt ~ ± 10 %; 50 ... 60 Hz
115 Volt ~ ± 10 %; 50 ... 60 Hz (Optional)
100 Volt ~ ± 10 %; 50 ... 60 Hz (Optional)

Leistungsaufnahme

35 VA im Standby
Max. 300 VA bei Vollausteuerung

Netzanschluss

Euro-Kaltgerätedose

Abmessungen H x B x T in mm

550 x 500 x 430

Gewicht

48 kg

Klimatische Bedingungen

Arbeitstemperaturbereich
+ 15°C ... + 35°C
Lagertemperaturbereich
- 25°C ... + 45°C
Relative Luftfeuchte
45 ... 75 %

Gehäuseausführung

MDF Esche schwarz; optional andere Furniere oder Farben
Mit Seitenhalterungen; optional ohne Seitenhalterungen
Mit Griffen; optional ohne Griffe

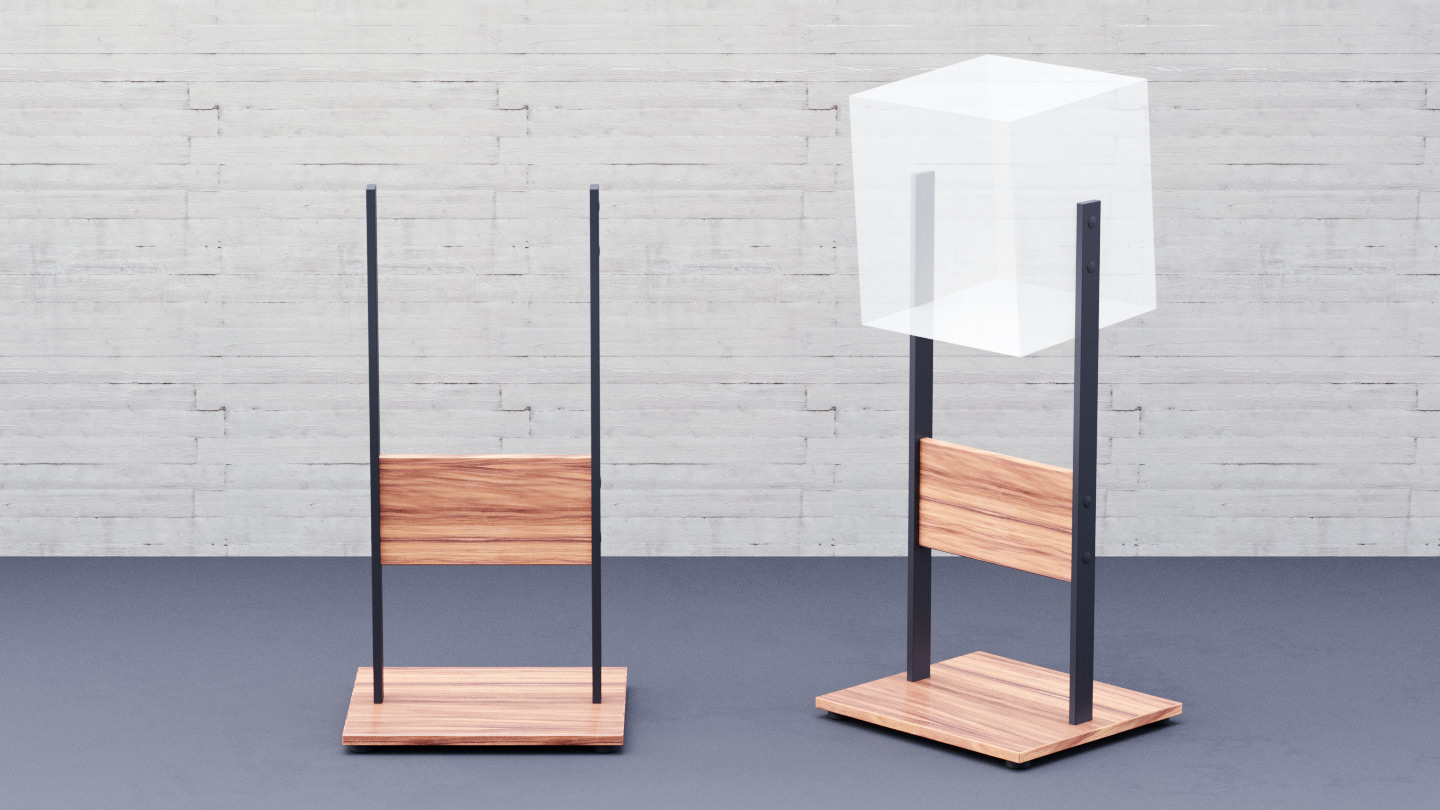

Gabelständer

  • Lautsprecher schwenkbar gelagert
  • Lieferbare Höhen: 1310 mm, 1425 mm, 1565 mm und 1775 mm (Oberkante Lautsprecher)
  • Bodenplatte: 620 mm x 550 mm (B x T)
  • Bodenplatte und Stabi-Brett furniert
  • Holme schwarz pulverbeschichtet

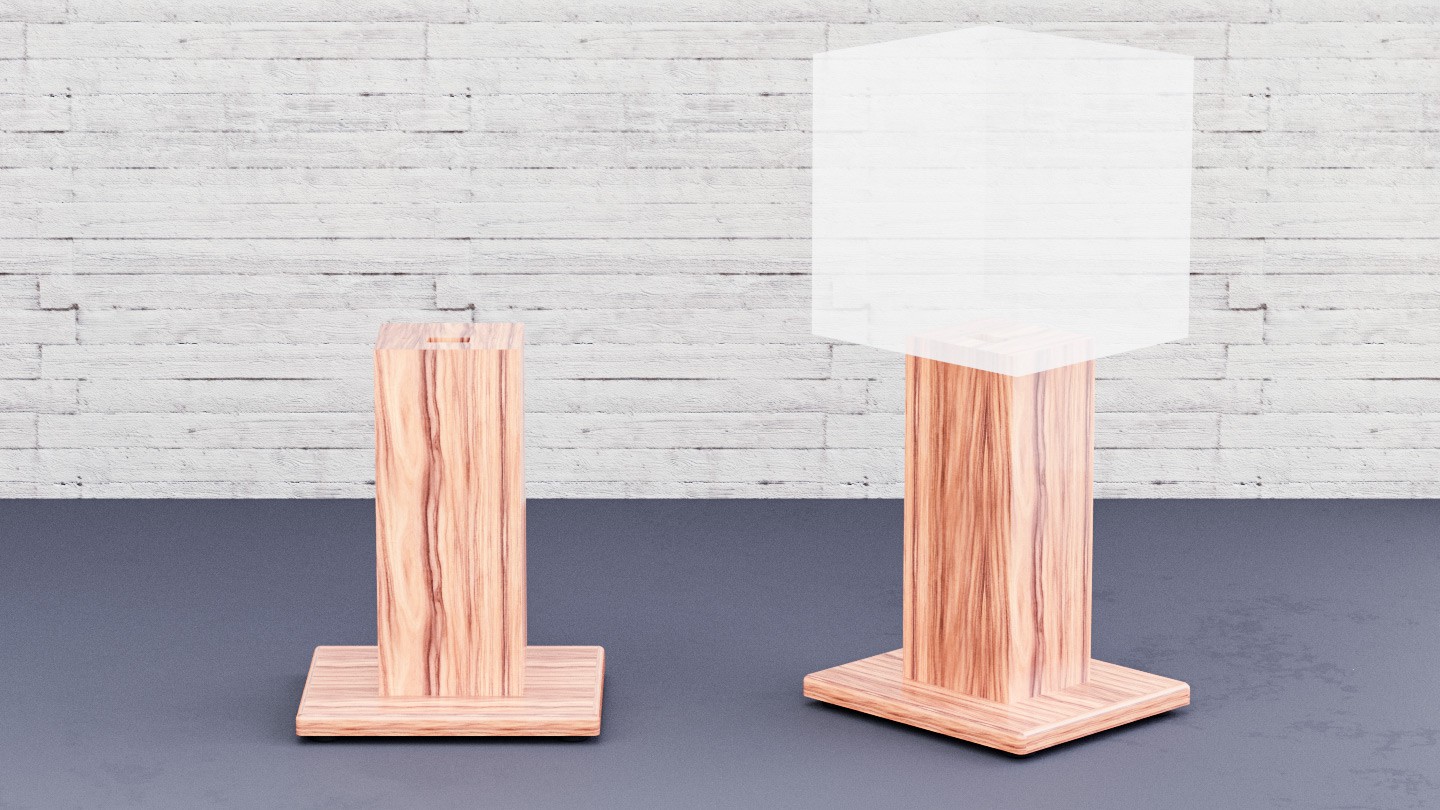

Standfuss

  • Integrierter Kabelschacht im Standfuss
  • Höhe: ca. 1200 mm (Oberkante Lautsprecher)
  • Bodenplatte: 500 mm x 430 mm (B x T)
  • Standfuss furniert

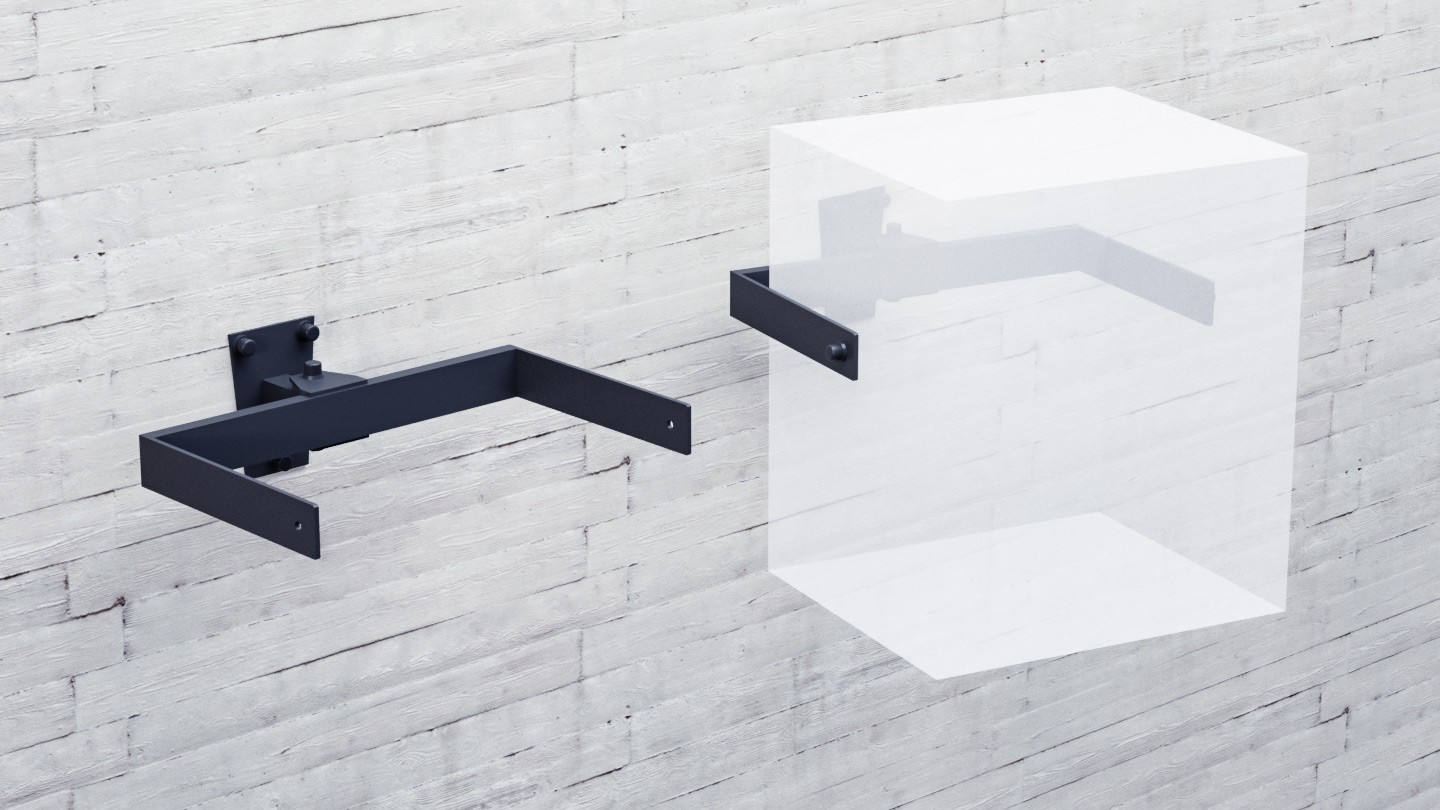

Wandhalterung

  • 18° neigbar und 25° schwenkbar
  • Wandhalterung schwarz pulverbeschichtet

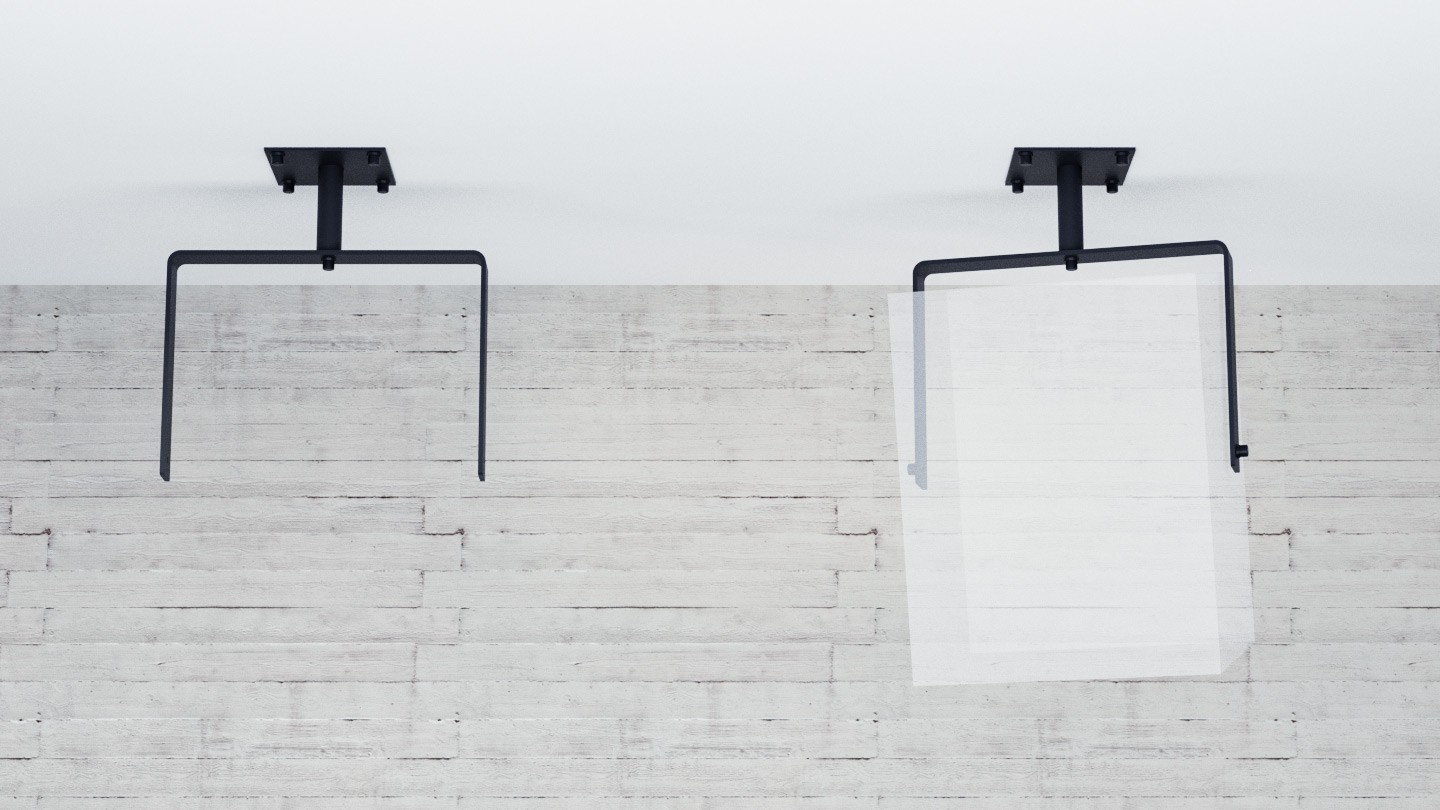

Deckenhalterung

  • Lautsprecher schwenkbar gelagert
  • Standardlänge zwischen Adapterplatte und Gabel: 300 mm
  • Optional andere Länge lieferbar
  • Deckenhalterung schwarz pulverbeschichtet
