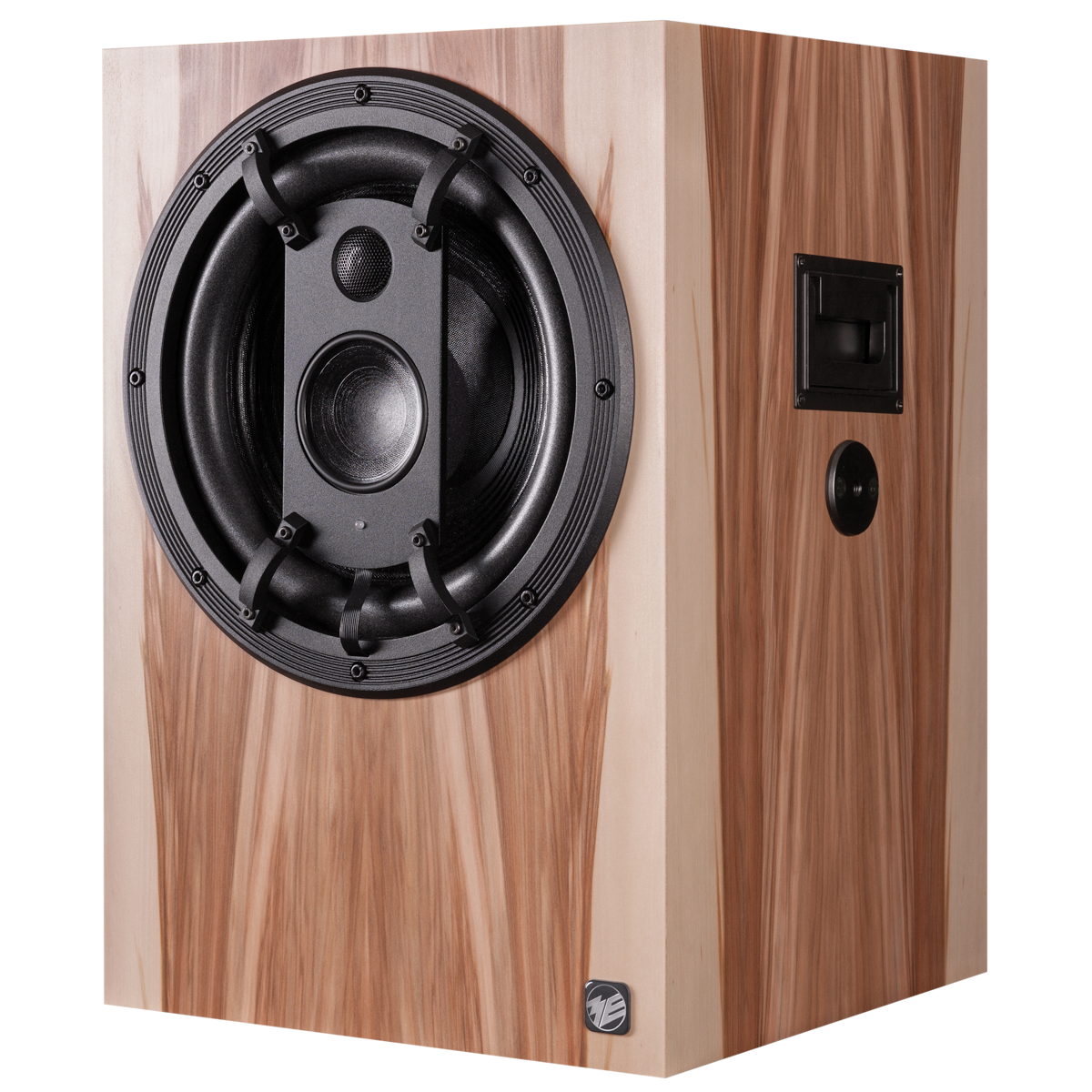

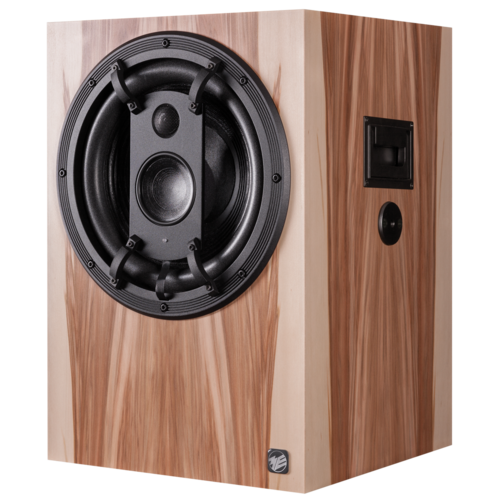

RL 921K

3-Wege-Koaxialsystem mit nierenförmiger Bass-Richtcharakteristik

Mit dem RL921K wurde das klassisch, zeitlose Design des legendären RL901K aufgegriffen. Nicht nur optisch, sondern auch klanglich tritt der RL921K in die Fußstapfen seines großen Bruders. Durch die nierenförmige Abstrahlcharakteristik werden im Bereich von 30 bis 250 Hz Reflexionen an den Wänden hinter dem Lautsprecher minimiert.

RL 921K

Mit dem RL921K wurde das klassisch, zeitlose Design des legendären RL901K aufgegriffen. Nicht nur optisch, sondern auch klanglich tritt der RL921K in die Fußstapfen seines großen Bruders. Er bietet sich überall dort an, wo der RL901K aufgrund seiner Größe oder eines verkürzten Hörabstandes nicht zum Einsatz kommen kann. Der RL921K richtet sich an professionelle Anwender und ebenso an Musikliebhaber.

Durch die nierenförmige Abstrahlcharakteristik werden im Bereich von 30 bis 250 Hz Reflexionen an den Wänden hinter dem Lautsprecher minimiert. Weiterhin besteht die Möglichkeit einer Anpassung des Übertragungsverlaufes an die akustischen Gegebenheiten des Wiedergaberaumes und der Aufstellungsbedingungen durch ein analoges Ortsanpassungsfilter.

Der Lautsprecher ist durch seine Abstrahlcharakteristik auf mittlere Hörentfernungen und Basisbreiten von 2 bis 3 m optimiert. Im Bass arbeitet ein sehr lineares 300-mm-Langhub-Tieftonsystem in einem Bassnierengehäuse, welches eine ausgezeichnete Impulswiedergabe bietet. Das 100-mm-Mitteltonsystem ist zusammen mit der 25-mm-Hochtonkalotte auf einer Schallwand koaxial vor dem Tieftontreiber angeordnet und erlaubt somit eine präzise Steuerung des Bündelungsmaßes. Das Resultat ist eine realistische und rund um die Abhörposition stabile Räumlichkeit, geringstmögliche Verfärbungen, sowie eine hohe Homogenität des Klangbildes. Durch die große Membranfläche ist der RL921K in höchstem Maße pegelfest bei gleichzeitig geringsten Verzerrungen. Damit ist der RL921K ein Präzisionswerkzeug im Studio, mit dem man auch nach Stunden noch ermüdungsfrei arbeitet.

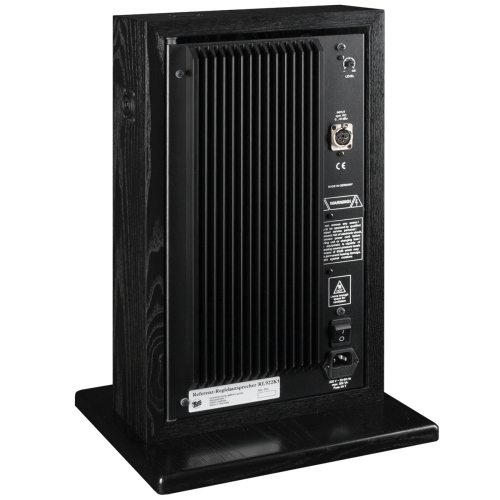

Der dreikanalige MOSFET-Leistungsverstärker mit elektronischer Frequenzweiche ist in die Gehäuserückseite integriert und kann zu Servicezwecken ausgeschwenkt werden. Das Erreichen der Übersteuerungsgrenze wird durch eine intermittierend leuchtende LED signalisiert. Bei Überschreiten des Maximalpegels wird der Ausgangspegel um 20 dB reduziert, um die Komponenten vor Überlastung zu schützen.

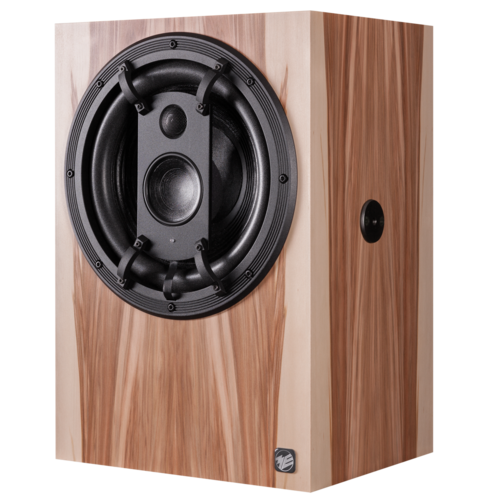

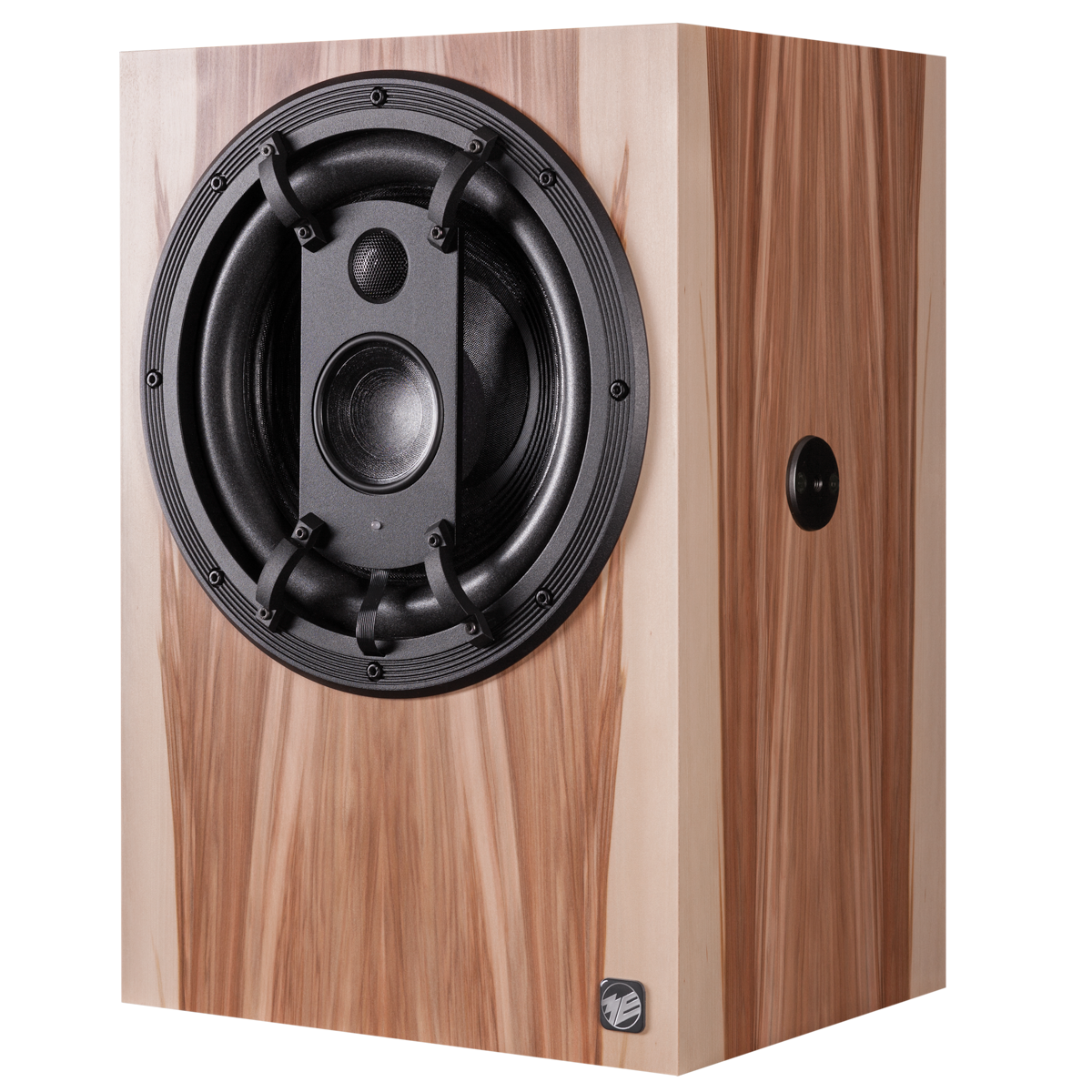

Der RL921K1 ist eine verkürzte Gehäusevariante des RL921K, die dank des ausgelagerten Verstärkers überall da zum Einsatz kommt, wo besonders wenig Einbautiefe zur Verfügung steht. Sei es in einer Videowand oder einem großen Ü-Wagen. Für maximale Flexibilität bei der Wahl der Betriebsposition, kann der Lautsprecher auch in einer liegenden Variante geliefert werden. Alternativ zu dem standardmäßig gelieferten MOSFET-Verstärker in einem aufrecht stehenden Gehäuse können ebenfalls die beiden 19-Zoll-tauglichen Class-D-Verstärker RL-Amplifier und RL-Amplifier 2 zum Einsatz kommen.

Verschiedene Spezialstative und Halterungen sind als Zubehör lieferbar; entsprechende Befestigungselemente sind in das Lautsprechergehäuse integriert.

 Einsatzbereich
Aktiver 3-Wege-Koaxiallautsprecher für Hörentfernungen
zwischen 2 und 3 m

Maximaler Schallpegel
Im Bereich von 100 Hz ... 6 kHz


115 ... 121 dB / r = 1 m

Übertragungsbereich

30 Hz ... 20 kHz ± 3 d

Kalibrierung akustischer Ausgangspegel
Gemessen bei PE = - 14 dBu


89 dB / r = 1 m

Bündelungsmaß
Im Bereich von 100 Hz ... 10 kHz


Von 4 auf 10 dB steigend

Eigengeräuschschallpegel

≤ 7 dB (A) / r = 1 m

Klirrdämpfung
Gemessen bei 96 dB / r = 1 m
Im Bereich von 100 Hz ... 10 kHz



≥ 46 dB

Nenneingangspegel

+ 6 dBu kalibrierbar

Eingangsimpedanz

≥ 10 kOhm RC symmetrisch

Elektronische Frequenzweiche
Übernahmefrequenzen


650 Hz und 3,0 kHz

Nennausgangsleistung der MOSFET-Endstufe

Tiefton
180 W an 4 Ohm
Mittelton
100 W an 4 Ohm
Hochton
100 W an 4 Ohm
Eingangsbuchse
XLR 3F

Lautsprecherbestückung

Tiefton
300 mm Konus
Mittelton
100 mm Konus
Hochton
25 mm Kalotte
Betriebsanzeige
LED auf Frontseite
Betriebsspannung

230 V ~ ± 10 %; 50 ... 60 Hz
115 V ~ ± 10 %; 50 ... 60 Hz (Optional)
100 V ~ ± 10 %; 50 ... 60 Hz (Optional)

Leistungsaufnahme

Max. 300 VA bei Vollaussteuerung

Netzanschluss

Euro-Kaltgerätedose

Klimatische Bedingungen

Arbeitstemperaturbereich
+ 15°C ... + 35°C
Lagertemperaturbereich
- 25°C ... + 45°C
Relative Luftfeucht
45 ... 75 %

RL921K (Verstärker in Lautsprechergehäuse)

Abmessungen H x B x T in mm

550 x 380 x 370

Gewicht

39,5 kg

Gehäuseausführung

MDF Esche furniert schwarz; optional andere Furnier oder Farben
Mit Seitenhalterungen; optional ohne Seitenhalterungen
Mit Griffen; optional ohne Griffe

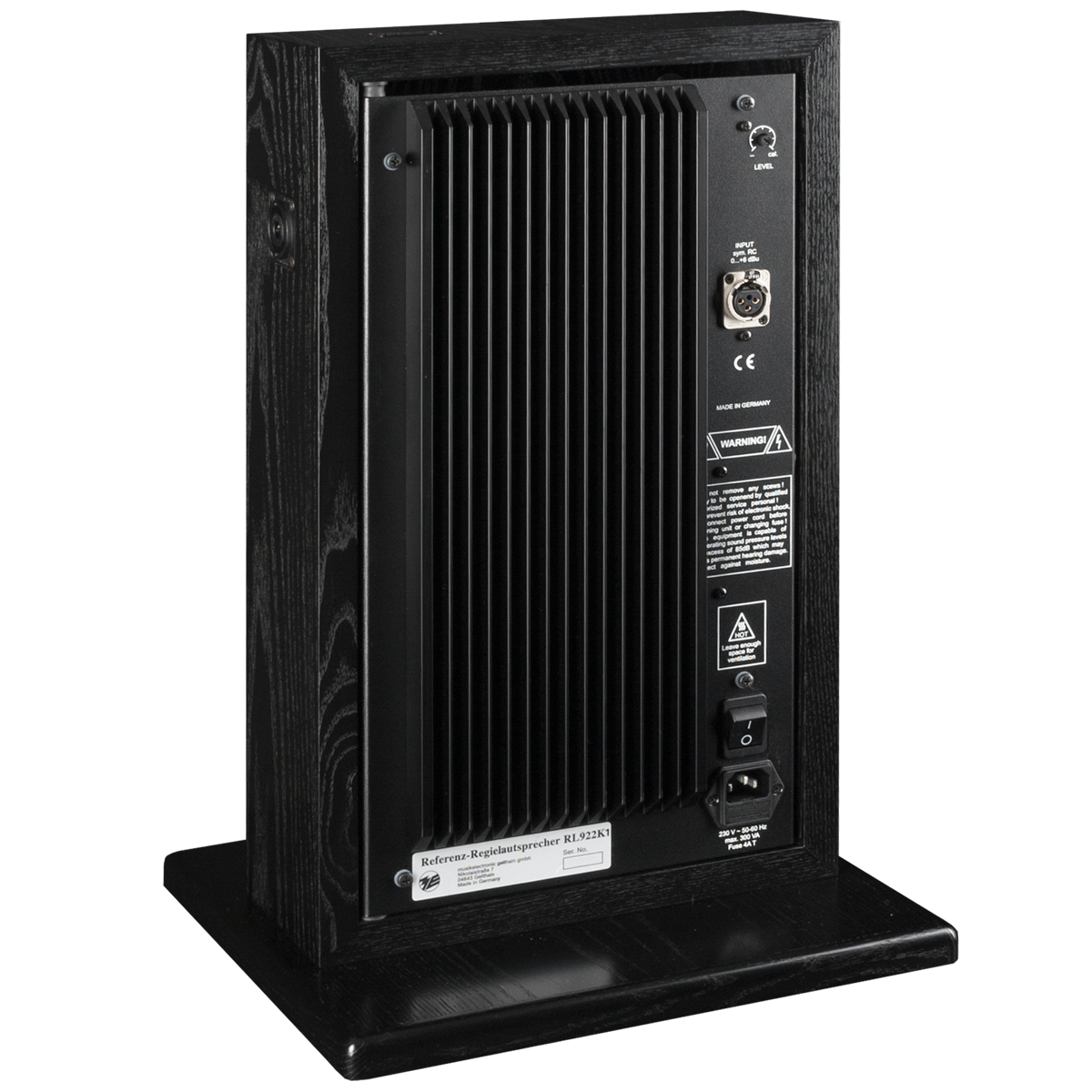

RL921K1 (Verstärker in ausgelagertem Gehäuse)

Verbindungskabel
Lautsprecher - Abgesetzter Verstärker

Speakon NL8
Standardlänge 3 m; optional andere Kabellängen

Abmessungen H x B x T in mm

Lautsprecher
550 x 380 x 300

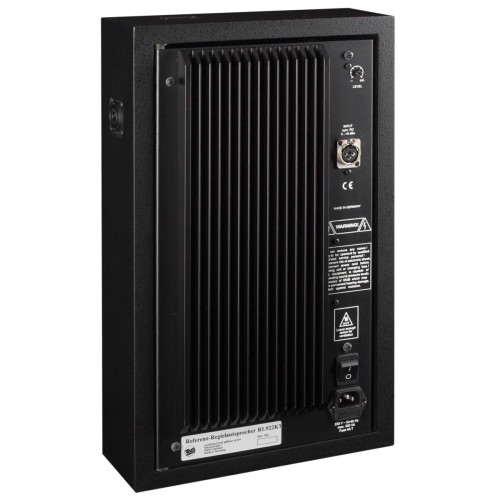

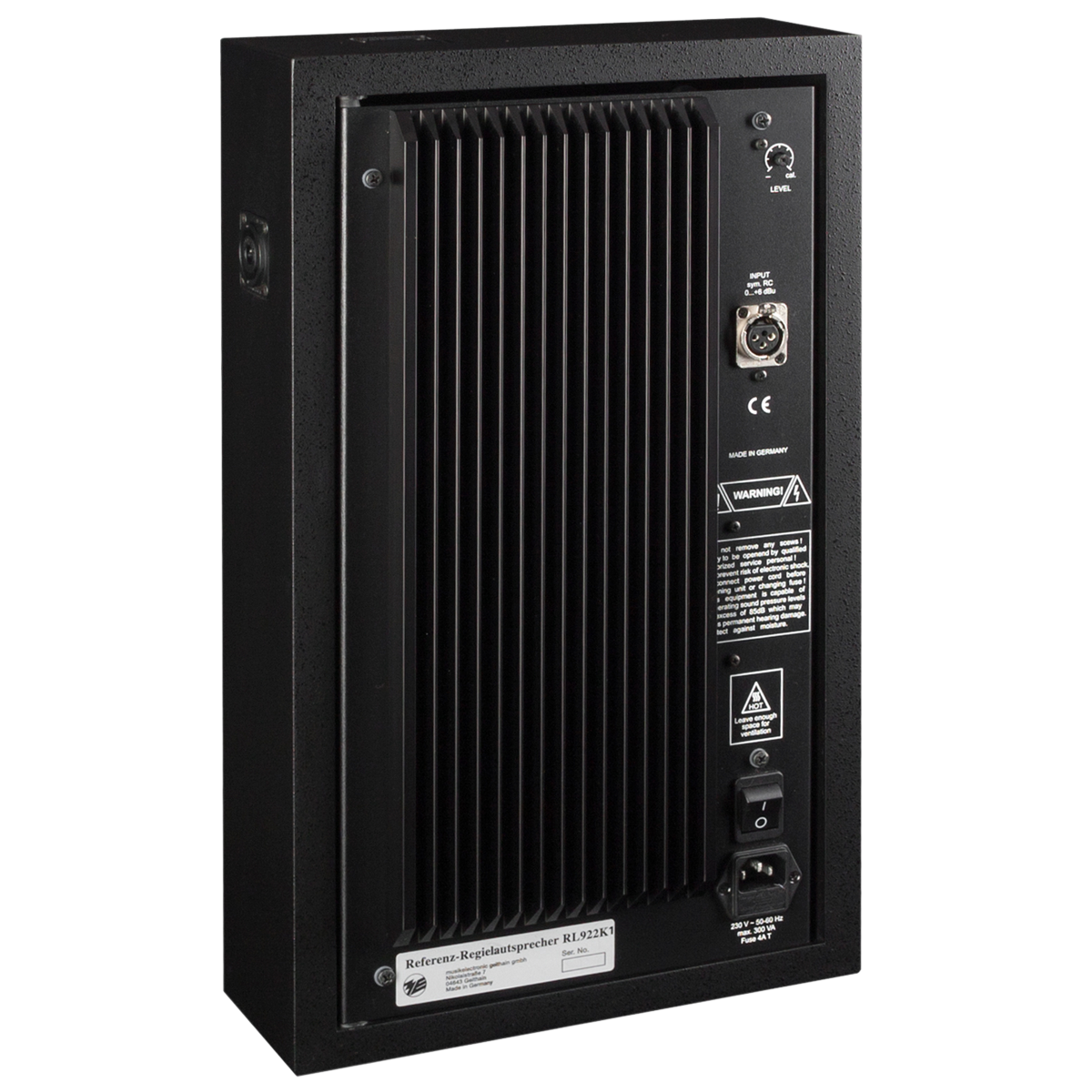

Standardverstärker
475 x 279 x 120 (Ohne Bodenplatte)
Highendverstärker
495 x 320 x 260 (Mit Bodenplatte)

Gewicht

Lautsprecher
26,5 kg
Standardverstärker
11 kg
Highendverstärker
12 kg

Gehäuseausführung

Lautsprecher
MDF Esche furniert schwarz; optional andere Furniere oder Farben. Mit Seitenhalterungen; optional ohne Seitenhalterungen
Standardverstärker
MDF Strukturlack schwarz RAL9005; optional andere Farben
Highendverstärke
MDF Esche furniert schwarz; optional andere Furniere oder Farben

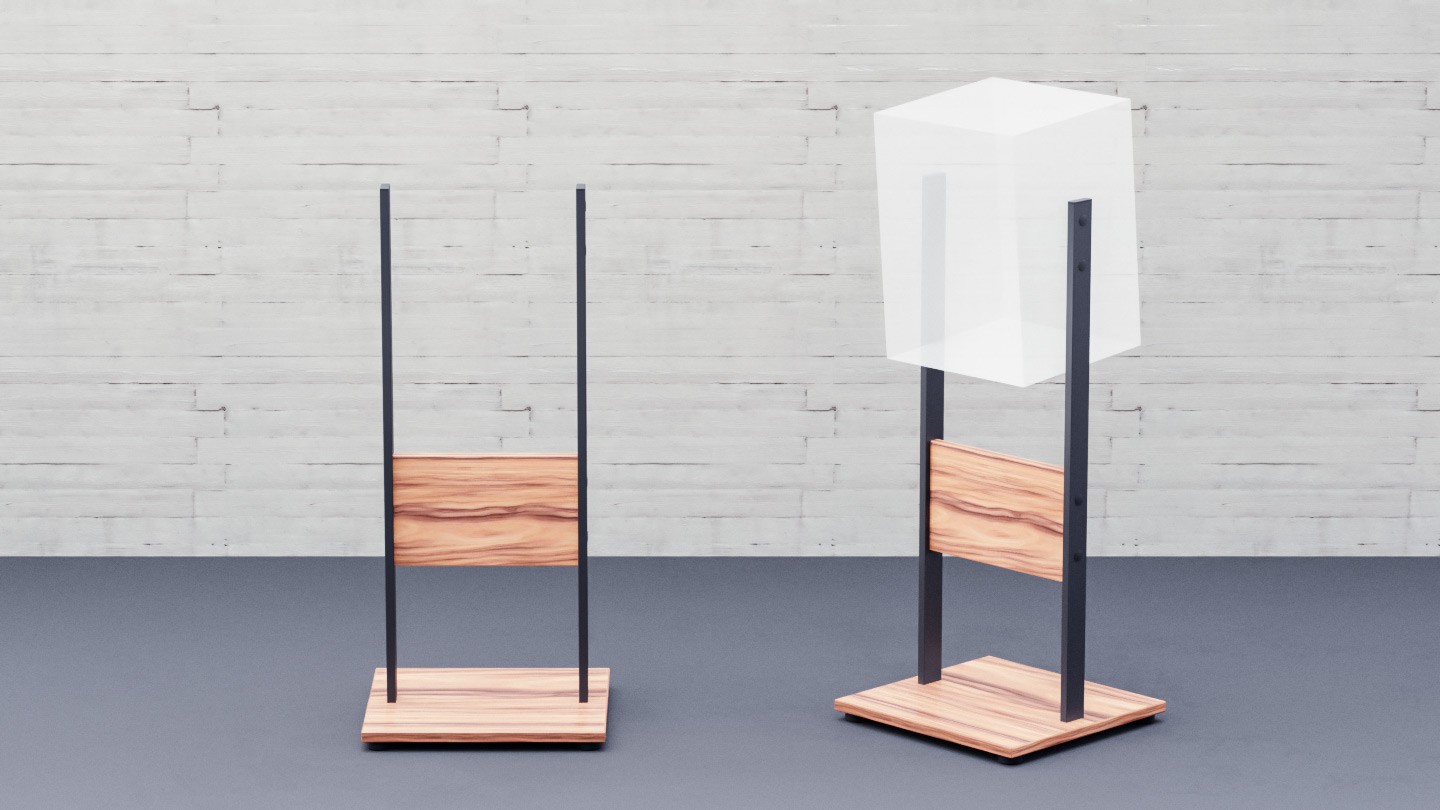

Gabelständer (nur für RL921K)

  • Lautsprecher schwenkbar gelagert
  • Lieferbare Höhen: 1.795 mm, 1.585 mm, 1.445 mm und 1.330 mm (Oberkante Lautsprecher)
  • Bodenplatte: 540 mm x 520 mm (B x T)
  • Bodenplatte und Stabi-Brett furniert
  • Holme schwarz pulverbeschichtet

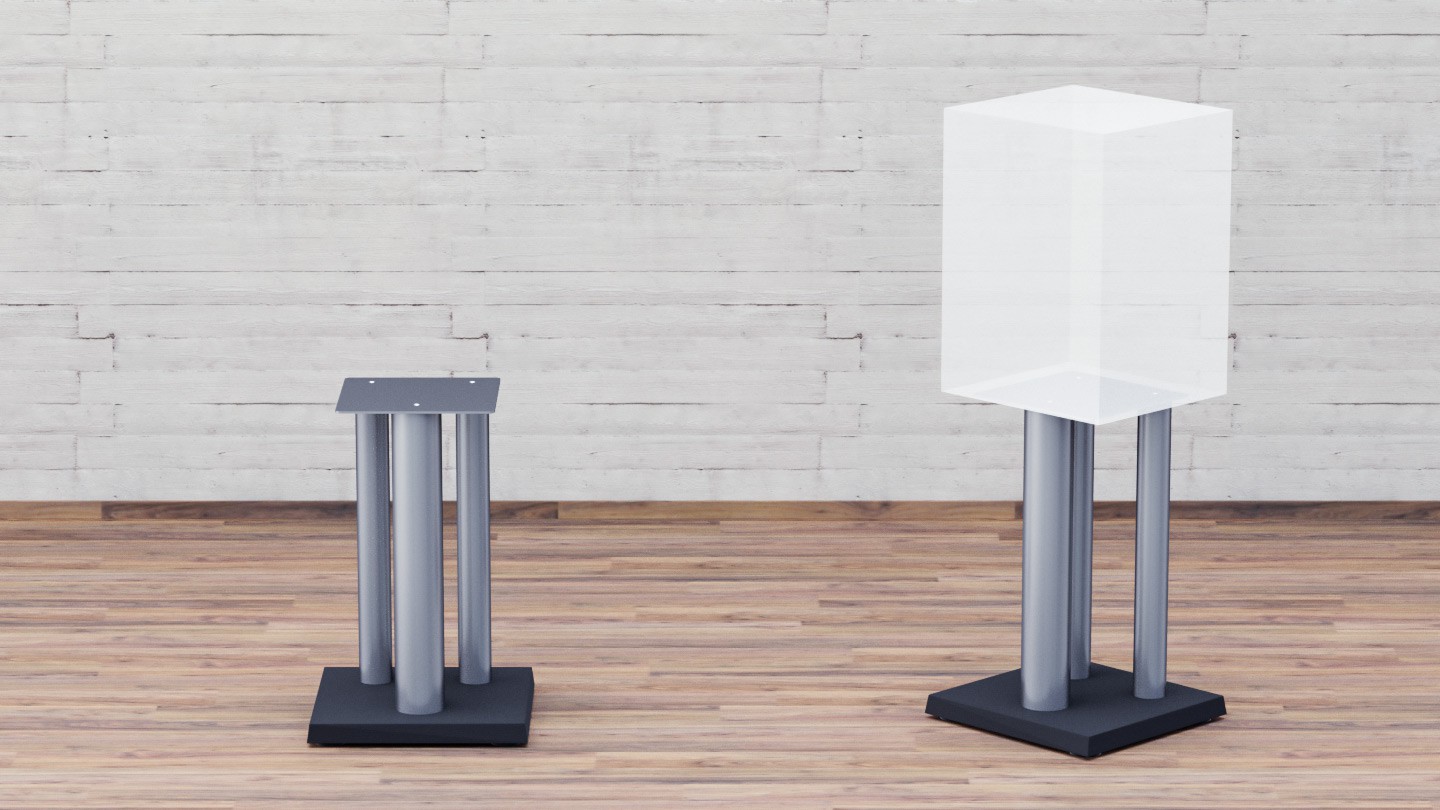

Standfuss (nur für RL921K)

  • Höhe: ca. 1150 mm (Oberkante RL921K)
  • Bodenplatte: 390 mm x 380 mm (B x T)
  • Befüllbare Säulen und Topplatte in Edelstahl geschliffen
  • Bodenplatte in Seidenmatt schwarz Feinstruktur

Standardfurnier Esche schwarz (RAL9005), Sonderfurniere und Sonderfarben

Sie können unsere Lautsprecher im Standardfurnier Esche schwarz (RAL9005) oder gegen Aufpreis in verschiedenen Sonderfurnieren bzw. Sonderfarben erwerben. Hier finden Sie eine Übersicht über verschiedene Varianten der Furnier- und Farbgestaltung. Wir klären gerne, ob auch Ihr ganz individueller Furnier- bzw. Farbwunsch realisiert werden kann.

Wichtiger Hinweis zur Abweichung vom Muster

Holz ist ein Naturprodukt. Selbst die größte sorgfältige Herstellung kann Abweichungen in der Farbe oder in der Holzstruktur zur Folge haben. Somit sind Abweichungen vom Muster und strukturelle Unterschiede nicht Gegenstand von Reklamationen.

Farben werden auf jedem Bildschirm anders dargestellt und sind daher nicht farbverbindlich.
